Диагностика слоев футеровки доменных печей

Внедрение: 2005 г.

Представляем систему с патентованным способом диагностики металлургических агрегатов, внедрённую на металлургических предприятиях с применением Установки измерительной LTR. Данная диагностическая система установливает толщины слоев в футеровках горна и лещади, шахт доменных печей, что позволяет вовремя выработать мероприятия по продлению их работы до ремонта и избежать аварии.

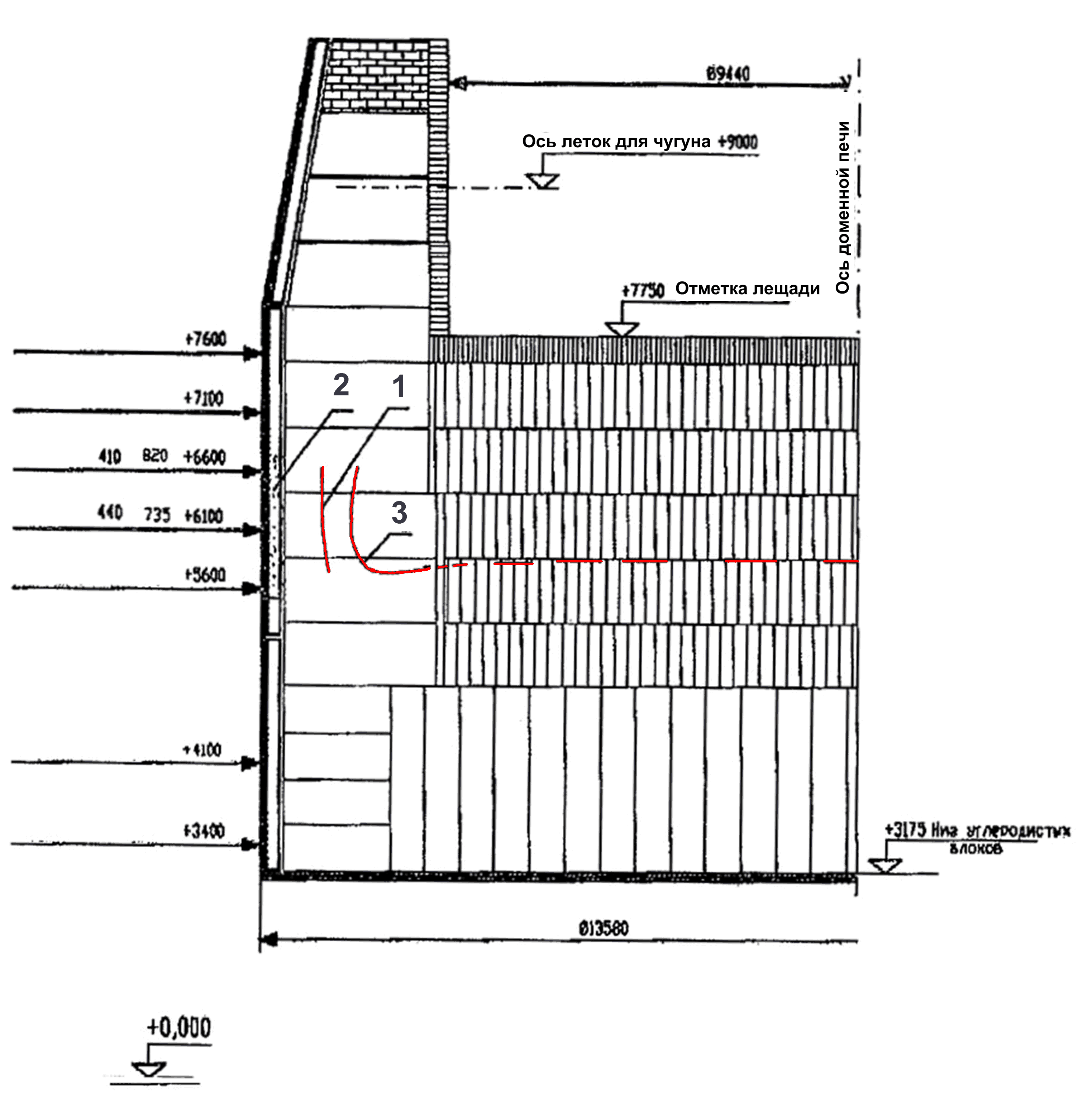

Рисунок 1. Разрез части доменной печи на уровне горна и лещади, в футеровке которых за время работы выгорела часть огнеупорных блоков и образовались слои: 1 - кольцевая трещина, 2 - несплошность набойки, 3 - граница прочного гарнисажа (рабочий профиль), которые были определены способом, согласно патенту РФ 2529332.

Датчики устанавливались по высоте печи на обозначенных уровнях через 500 мм и по периметру доменной печи через 1000 мм. В качестве датчиков акустических колебаний использовались акселерометры АР-85, в качестве температурных датчиков - термометры сопротивления ДТС-0144, тензометрия осуществлялась датчиками BS-15CT. Информация собиралась с помощью крейтовой системы в составе: крейты LTR-EU-16, модули для акустических датчиков LTR22, модули для измерения температуры LTR114, модули для тензометрии LTR212 и использовалась прикладным ПО, выделяющим диагностическую информацию, согласно патенту РФ 2529332.

Результативность диагностической системы подтверждена производственными испытаниями на действующих металлургических агрегатах:

• «Азовсталь», г. Мариуполь, Украина, доменные печи № № 3, 4, 5; 2005, 2011 г.
• «ММК им.Ильича», г. Мариуполь, Украина, доменная печь № 4; 2005-2009 г.

Патентообладатели:

• Общество с ограниченной ответственностью "ЕвроСтандарт" (Россия),
• Общество с ограниченной ответственностью "Диагностика Мониторинг Автоматизация" (Россия)

Разработчик: Арзамасцев Александр Михайлович, Леднов Андрей Юрьевич, Савченко Юрий Иванович
