LTR27 осуществляет сбор данных с большого количества датчиков, измеряющих медленно меняющиеся физические величины с выходами датчиков по напряжению, току, c термопар или термопреобразователей RTD, а также независимых цепей измерения.

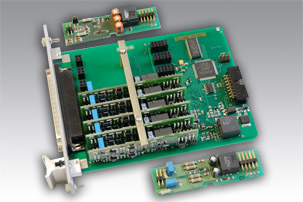

LTR27 - модуль с модульной конфигурируемой конструкцией для установки до 8 субмодулей H-27x с частотой сбора данных по каждому измерительному каналу до 100 Гц.

Конфигурируемая конструкция LTR27 допускает совместную установку разнотипных субмодулей H-27x и реализацию изолированных измерительных каналов для широкого спектра измерительных задач.

Индивидуальная гальваническая изоляция измерительных каналов упрощает процесс построения многоканальных измерительных систем сбора данных, обеспечивает высокую надежность и помехоустойчивость.

Возможность самостоятельной установки или замены измерительных субмодулей улучшает эксплуатационные качества и повышает ремонтопригодность.

Возможности:

создание систем измерения для работы с основными типами индустриальных датчиков

легкая замена и конфигурация субмодулей без необходимости замены устройства сбора данных

измерение унифицированных токовых сигналов (до 20мА), напряжения (до20В), сопротивления (до 250 Ом), прямое подключение термопар

один модуль позволяет подключить до 16 измерительных датчиков с индивидуальной гальванической развязкой

модуль АЦП с конфигурируемым числом и типом гальваноизолированных измерительных каналов

Преимущества

индивидуальная гальваническая развязка измерительных каналов

конфигурируемая архитектура позволяет легко создать систему измерения под конкретную пользовательскую задачу

широкий выбор субмодулей для применения в большинстве задач с медленно меняющимися величинами

прямое подключение основных типов индустриальных датчиков

Технические характеристики

АЦП
Число каналов	от 1 до 16 (конфигурируемое)
Количество устанавливаемых субмодулей серии H-27x	от 1 до 8 (состав субмодулей может быть произвольным)
Тип каналов измерения	Параллельные (без коммутации), синхронные
Частота сбора данных по каждому каналу	от 5 Гц до 100 Гц
Индивидуальная гальваноизоляция — Входы каждого канала гальваноотвязаны от земли (корпуса) крейта LTR и от других каналов и модулей LTR
Изоляция между объединенными контактами каждого измерительного канала, с одной стороны, и измерительными контактами остальных измерительных каналов, с другой стороны	Испытательное напряжение переменного тока синусоидальной формы частотой 50 Гц и средним квадратическим значением 150 В в течение 1 минуты
Примечание: Установка субмодулей H-27x обязательна. Допускается установка от 1 до 8 субмодулей. Модуль с любым количеством субмодулей занимает одно место в крейте.

Модификации и варианты исполнения

Доступны к штучному заказу
LTR27	Цена по запросу Носитель восьми субмодулей серии H-27x Без поверки

Метрология
Поверка LTR27	Цена 9 600.00 руб., в т.ч. НДС 20% Первичная/периодическая метрологическая поверка одного модуля LTR27 с установленными субмодулями H-27x.

АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА

Подавление синфазных
импульсных помех.
Повышение помехозащищённости.

Синфазный помехоподавляющий фильтр

LTR-CMF

Субмодули для LTR27

Субмодули для LTR27
поканальная гальваническая развязка

H-27X

Быстрое коммутирование
внешних сигналов.
Имеются отверстия для механического крепления жгутов.

Плата клеммников на 37 контактнов

Переходник DB-37F-INCREASER

Комплект поставки

Кожух DP-37С (поз.1) + Розетка DB-37F (поз.2) – для изготовления кабеля подключения к сигналам разъёма модуля.
CD с документацией и программным обеспечением.
