Л Кард | Установки измерительные LTR, Модуль LTR43

Внесен в Государственный реестр средств измерений

Государственная информационная система промышленности

Скачать презентацию

Скачать каталог продукции

Цена по запросу

В наличии

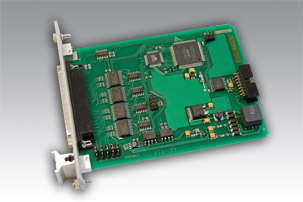

LTR43 – универсальный асинхронный модуль ввода / вывода до 32-х цифровых сигналов с возможностью пользовательского конфигурирования типа канала (ввод или вывод) для задач управления автоматизированного управления и контроля состоянием объектов в системах промышленной автоматизации.

На ввод LTR43 имеет асинхронный и квазисинхронный режим, на вывод - только асинхронный. Наличие интерфейса RS-485 для управления работой внешних устройств, а также синхронизации сбора данных позволяет применять модуль как универсальное устройство в задачах автоматизации технологических процессов.

В базовой модификации LTR43 имеет «резисторные подтяжки» входных линий к высокому логическому уровню. Также доступна для заказа специальная модификация LTR43-0 c подтяжками к низкому логическому уровню.

Возможности:

создание систем автоматизированного дискретного управления режимами работы оборудования

системы управления более мощными исполнительными устройствами (реле, контакторы, пускатели)

создание систем автоматизированного дискретного контроля состояния объектов

системы управления внешними устройствами по интерфейсу RS-485

может использоваться как источник команд о наступлении того или иного события, посылаемого на хост-компьютер или другое устройство сбора данных

универсальный модуль асинхронного цифрового ввода/вывода и синхронизации сбора данных

Преимущества

цифровой асинхронный ввод вывод для стандартных TTL линий

интерфейс RS-485 для управления работой внешних устройств

стабилизированный выход питания ±12 В на внешнем разъеме для подключения пользовательских устройств

функция синхронизации сбора данных в крейте и в многокрейтовой системе для связки в единую систему сбора данных

Технические характеристики

Основные технические характеристики
Количество сигналов асинхронного ввода/вывода	32 (параллельных, асинхронных, с разрешением выходов и с настройкой направления - отдельно на каждый байт)
Количество двунаправленных сигналов синхронизации	2
Уровни сигналов ввода/вывода и синхронизации	ТТЛ, 5 В - логика
Максимальный выходной ток линий ввода/вывода и синхронизации, настроенных на выход	±10 мА
Входной ток лог. "0" сигналов ввода/вывода	Около 1 мА
Входной ток лог. "1" сигналов ввода/вывода	Не более 0,3 мА
Входной ток логического сигнала синхронизации	Не более 10 мкА
"Резисторная подтяжка" входных цифровых линий	4,7 кОм относительно цепи +5V
Функции синхронизации сбора данных в крейте и в многокрейтовой системе
Количество двунаправленных сигналов синхронизации	2 (секундная метка и метка "СТАРТ")
Уровни сигналов синхронизации	Совместимые с ТТЛ, 5 В - логика
Максимальный выходной ток линий синхронизации, настроенных на выход	±10 мА
Дополнительные функции, определяемые альтернативной конфигурацией определенных входов/выходов
Количество портов RS-485	1
Выходы питания внешних устройств	Выходное двуполярное напряжение ±12 В (стабилизированное), максимальный выходной ток нагрузки 120 мА, максимальная ёмкостная нагрузка 1000 мкФ
Гальваноизоляция секции дополнительных сигналов (A485, B485, AGND, +12B, -12B) относительно любого из сигналов ввода/вывода этого же модуля	150 В
Гальваноизоляция модуля См. п.п. Характерные особенности модулей LTR

Примечание:

Модуль LTR43 не подлежит поверке.

Модификации и варианты исполнения

Доступны к штучному заказу
LTR43	Цена по запросу Цифровой ввод/вывод: ТТЛ, 32 канала, функция синхронизации крейта, интерфейс RS-485 для управления внешними устройствами Поверка не предусмотрена

АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА

Быстрое коммутирование
внешних сигналов.
Имеются отверстия для механического крепления жгутов.

Плата клеммников на 37 контактнов

Переходник DB-37F-INCREASER

4 независимых канала.
Запоминание настроек в энергонезависимой памяти.
Интерфейс управления - RS-485.
Программно управляемая функция контроля обрыва или короткого замыкания входных линий.
Программно устанавливаемая полоса пропускания.

Усилитель заряда: до 22 кГц, 4 канала

LE-41

Подавление синфазных
импульсных помех.
Повышение помехозащищённости.

Синфазный помехоподавляющий фильтр

LTR-CMF

Комплект поставки

Кожух DP-37С (поз.1) + Розетка DB-37F (поз.2) – для изготовления кабеля подключения к сигналам цифрового разъёма.
CD с документацией и программным обеспечением.

Сертификаты

ltr_certif_type.pdf (размер: 536 740 байт, дата: 27.10.2020)
Свидетельство об утверждении типа средств измерений.
ltr_declar_tp_tc_slve_ems.pdf (размер: 851 460 байт, дата: 21.02.2020)
Декларация о соответствии Техническим регламентам Таможенного Союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011) и
"Электромагнитная совместимость технических средств" (ТР ТС 020/2011).
ltr_descr_type.pdf (размер: 12 407 675 байт, дата: 27.10.2020)
Описание типа средства измерений.

3D модели

ltr_module_3d.pdf (размер: 107 067 байт, дата: 27.07.2023)
Общая 3D модель LTR модуля в формате PDF.
Для надлежащего отображение данного документа в используемой программе просмотра PDF файлов необходимо в её настройках включить поддержку 3D.
Например, для программы 'Adobe Acrobat Reader' это делается так.
ltr_module_3d.stp (размер: 1 217 817 байт, дата: 27.07.2023)
Общая 3D модель LTR модуля в формате STP.

Описания

ltr_soft_getting_started.pdf (размер: 280 683 байт, дата: 10.02.2021)
Начинаем работать с крейтовой системой LTR. Вопросы по
программному обеспечению.
lcard-opc.pdf (размер: 2 738 618 байт, дата: 07.08.2024)
Руководство для OPC-сервера "Л Кард"
ltr-cmf_hw.zip (размер: 399 828 байт, дата: 01.11.2006)
Синфазный помехоподавляющий фильтр LTR-CMF. Руководство пользователя (ревизия 1.0.0).
ltr.pdf (размер: 14 140 819 байт, дата: 22.05.2024)
Крейтовая система LTR. Руководство пользователя (ревизия 4.0.0)
- Общие характеристики и принципы построения
- Работа с крейтом LTR
- Обзор архитектуры крейта LTR
- Модуль АЦП LTR11
- Модуль АЦП LTR12
- Модули тензометрические LTR212(М), LTR216
- Модуль измерительный LTR27
- Модули цифрового в/в и синхронизации LTR41, LTR42, LTR43
- Модуль частотомер LTR51
- Модуль АЦП LTR22
- Модули АЦП LTR24(-1,-2)
- Модуль АЦП LTR25
- Модуль ЦАП LTR34
- Модуль ЦАП LTR35
- Модуль АЦП LTR114
- Модуль АЦП LTR210
- Макетный модуль LTR00
- Низкоуровневое программирование крейта LTR-EU
- Cпецификации
ltr43api.pdf (размер: 380 643 байт, дата: 28.11.2017)
Модуль LTR43. Руководство программиста.
ltrapi.pdf (размер: 658 883 байт, дата: 25.12.2019)
Базовая библиотека Ltrapi. Руководство программиста.
ltr_cross_sdk.pdf (размер: 548 278 байт, дата: 21.09.2020)
Описание программного обеспечения под ОС Windows, Linux, FreeBSD и QNX

Статьи

lcardconnects.pdf (размер: 477 543 байт, дата: 22.01.2003)
А. В. Гарманов. Подключение измерительных приборов, решение вопросов электросовместимости и помехозащиты. L-Card, 2003.

Программный комплекс L-Card Measurment Studio (LMS)

lms_setup.exe (размер: 26 914 784 байт, дата: 13.08.2024)
Программный комплекс "L Card Measurement Studio" для проведения измерительных экспериментов с использованием оборудования "Л Кард" для ОС Windows. Версия 1.4.6.
Без приобретения ключа лицензии работает в демонстрационном режиме.
Описание программы.
Список изменений.
lms_changelog.txt (размер: 27 189 байт, дата: 13.08.2024)
История изменений в версиях программного комплекса "L Card Measurement Studio".
lms_linux_distr.tar.gz (размер: 89 716 730 байт, дата: 21.08.2024)
Программный комплекс "L Card Measurement Studio" для проведения измерительных экспериментов с использованием оборудования "Л Кард" для ОС Linux. Версия 1.4.6.
Без приобретения ключа лицензии работает в демонстрационном режиме.
Описание программы.
Список изменений.
lms_setup.pdf (размер: 450 690 байт, дата: 18.08.2022)
Инструкция по установке программного комплекса "L Card Measurement Studio".
lms_users_guide.pdf (размер: 6 995 598 байт, дата: 21.08.2024)
Инструкция по эксплуатации программного комплекса "L Card Measurement Studio".

Программное обеспечение под Linux

lcard_bitbucket_repos.pdf (размер: 339 207 байт, дата: 21.02.2013)
Использование открытых репозиториев исходных кодов
"Л Кард" на bitbucket.org
lcard_linux_distributions.pdf (размер: 155 449 байт, дата: 04.03.2019)
Использование внешних репозиториев "Л Кард" для
дистрибутивов Linux.
lcard_linux_distributions.php (размер: 83 байт, дата: 04.03.2019)
Проект "Л Кард" для распространения пакетов под различные дистрибутивы Linux с использованием Open Build Service.

Программное обеспечение под Windows

lcomp.exe (размер: 6 541 904 байт, дата: 24.01.2023)
Библиотека LCOMP под Windows'XP/Vista/7/8.x/10/11 (32-bit&64-bit) с драйверами для изделий от "Л Кард". Инсталлятор и драйвера имеют цифровую подпись. Библиотека построена на основе современных WDM-драйверов переписанных на WDF. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: PCI платы, USB модули. Поддержка ISA плат прекращена.

Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы, записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
ltrd-setup.exe (размер: 1 470 728 байт, дата: 22.01.2024)
Служба ltrd. Версия 2.1.8.11.
Обеспечивает связь с крейтами LTR. Является заменой программы LTRserver с сохранением совместимости программного интерфейса. ltrd предназначен для той же цели, что и LTRserver, но представляет собой службу, запускающуюся вместе с запуском системы. При этом графический интерфейс к службе предоставляется отдельной программой LTR Manager.

Внимание!: Одновременно может работать только одна из программ ltrd или LTRserver.
ltrdll.exe (размер: 1 400 640 байт, дата: 19.12.2023)
Библиотеки для работы с крейтами и модулями LTR.
Версия 1.32.36
ltrmanager_setup.exe (размер: 9 753 048 байт, дата: 30.05.2023)
Программа LTR Manager. Версия 1.5.2.
Графический интерфейс к службе ltrd. Предоставляет интерфейс, схожий с интерфейсом программы LTRserver при работе через службу ltrd.
lcard-opc-setup.exe (размер: 13 288 029 байт, дата: 07.08.2024)
OPC-сервер для модулей сбора данных "Л Кард" и крейтовой системы LTR. Версия 1.1.5.
Руководство: http://www.lcard.ru/download/lcard-opc.pdf.
Без приобретения лицензии работает в демонстрационном режиме.
lcard_ltr_cross_sdk_windows.php (размер: 98 байт, дата: 19.09.2024)
Исходные коды ltr_cross_sdk
ltrbinary-no-sse2.zip (размер: 9 011 103 байт, дата: 02.02.2017)
Установщики ltrd, ltrmanager и ltrdll для ПК без поддержки SSE2 (Pentium III и ниже)
ltrtest2.exe (размер: 532 935 байт, дата: 20.04.2021)
Тестовая программа ltrtest2 (требует наличия .NetFramework 2)
uts.zip (размер: 15 174 382 байт, дата: 14.11.2022)
Демонстрационная программа UTS для работы с крейтом LTR.
Версия 1.0.38.

Программный комплекс LGraph2

lgraph2.zip (размер: 27 085 040 байт, дата: 10.11.2024)
LGraph2 - многофункциональная программа самописец-визуализатор под Windows'XP/7/8.x/10/11. Версия 2.36.03. Возможность одновременной визуализации и регистрации данных с АЦП. Поддерживаются следующие изделия: L-502, L-791, L-780M, L-783, L-761, E-502, E20-10, E16, E14-140, E14-140M, E14-440, E-154, LTR11, LTR22, LTR24, LTR25, LTR27, LTR51, LTR114, LTR210, LTR212, LTR216, LTR41, LTR42, LTR43.
Для полноценной работы программы LGraph2 требуется предварительно установить подписанные драйвера LComp и службу ltrd c графическим интерфейсом к ней LTR Manager, а также L-Card L-502/E-502/E16 SDK.
lgraph2_help.pdf (размер: 8 564 139 байт, дата: 19.02.2019)
Руководство пользователя программы LGraph2.
lgraph2_plugins.pdf (размер: 399 425 байт, дата: 29.04.2010)
Руководство пользователя по разработке плагинов для программы LGraph2.
lgraph2_readme.pdf (размер: 361 762 байт, дата: 08.11.2024)
Описание версий и изменений программы LGraph2.

Устаревшее программное обеспечение

ltr030config.zip (размер: 2 837 060 байт, дата: 03.07.2014)
Программа для настройки типа используемого интерфейса LTR крейта - USB или Ethernet. В случае использования LTR крейта по интерфейсу Ethernet, программа позволяет задать IP адрес устройства в сети, дежурный адрес шлюза, маску подсети.
ltrdll_1_27.exe (размер: 1 264 544 байт, дата: 04.04.2014)
Библиотеки для работы с крейтами и модулями LTR.
Версия 1.27.5
ltrdll_1_30.exe (размер: 1 744 952 байт, дата: 04.08.2016)
Библиотеки для работы с крейтами и модулями LTR. Версия 1.30.25
ltrserver_as_service.zip (размер: 327 582 байт, дата: 18.03.2014)
Инструкция и вспомогательные файлы для запуска ltrserver как службы Windows (с помощью программы nssm или srvany).
ltrserver_setup.exe (размер: 1 071 303 байт, дата: 16.02.2015)
Программа LTRserver. Обеспечивает связь с крейтами LTR. Версия 1.5.5.2.

Добавлена поддержка LTR-CEU-1, LTR-CU-1
ltrserver_src_1552.zip (размер: 539 449 байт, дата: 23.04.2015)
Исходные тексты ltrserver 1.5.5.2
ltr_sources.zip (размер: 14 887 685 байт, дата: 29.07.2010)
Исходные тексты программы ltrserver, старых версий библиотек и примеров. Исходные коды последних версий можно скачать со странички ltr_cross_sdk
ltr_sw.zip (размер: 8 764 836 байт, дата: 05.04.2016)
Крейтовая система LTR. Руководство программиста.
- Описание программы ltrserver
- Особенности работы с Ethernet
- Описание библиотеки ltrapi
- Описание библиотеки ltr021api
- Описание библиотеки ltr11api
- Описание библиотеки ltr22api
- Описание библиотеки ltr27api
- Описание библиотеки ltr34api
- Описание библиотеки ltr41api
- Описание библиотеки ltr42api
- Описание библиотеки ltr43api
- Описание библиотеки ltr212api
