Л Кард | E-154. Бюджетные универсальные модули АЦП/ЦАП/ТТЛ на USB 1.1.

ОКПД 2: 26.51.43.120

Скачать презентацию

Скачать каталог продукции «Л Кард»

Цена от 27 000 руб.

В наличии

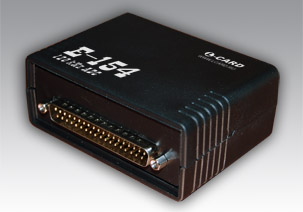

E-154 - малогабаритный, многофункциональный USB-модуль АЦП / ЦАП с функциями цифрового ввода-вывода и возможностью подключения к ПК.

Е154 имеет АЦП 12 бит/ 120 КГц для подключения до 8 каналов с «общей землёй», 8 каналов цифрового ввода и вывода, совместимые с TTL логикой, а также ЦАП 8 бит/ ±5 В.

Концепция E-154, кроме низкой стоимости, предполагает открытость архитектуры E-154 (и программных кодов с комментариями) с возможностью пользовательского низкоуровневого программирования ARM

E-154 интересен для учебных целей, для студентов, изучающих низкоуровневое программирование контроллеров.

Возможности:

обновление программы через USB и непосредственное программирования ARM через JTAG (JTAG-программатор в комплект поставки не входит)

выходы для питания маломощных внешних устройств +5 В, +3.3 В, ±8 В

8 цифровых выходов, совместимых с TTL 5 В с программным управлением разрешения выхода

использование E-154 в качестве автономного устройства управления (без USB при подаче внешнего питания +5 В), а также в качестве встраиваемого модуля в случае использования E-154 без корпуса

недорогой внешний модуль АЦП/ЦАП на шину USB

Преимущества

открытость архитектуры E-154 (низкоуровневое описание и программные коды на «C» с комментариями для ARM предоставляются) с возможностью пользовательского низкоуровневого программирования ARM

в комплект поставки входит все необходимое для работы с устройством

не требует отдельного источника питания

Технические характеристики

АЦП
Количество каналов	8 (с "общей землей")
Разрядность АЦП	12 бит
Эффективная разрядность	11,8 бит (120 кГц, диап. измерения ±5 В)
Входное сопротивление в одноканальном режиме	Более 20 МОм
Поддипазоны измерения входного сигнала	±5 В; ±1,6 В; ±0,5 В; ±0,16 В
Максимальная частота преобразования	120 кГц
Синхронизация старта	От внешнего синхросигнала, по уровню аналогового сигнала, от встроенного таймера
Межканальное прохождение	-80 дБ (многоканальный режим 120 кГц, частота сигнала 1 кГц, сопротивление источника сигнала 50 Ом, диапазон ±5 В)
Защита входов	±10 В
Микроконтроллер
Тип	AT91SAM7S64 (ARM)
Разрядность	32 бита
Тактовая частота	48 МГц
Внутреннее ОЗУ данных	16 Кбайт
Внутреннее ППЗУ программ	64 Кбайт
FIFO буфер АЦП	5,5 Кслов
ЦАП
Количество каналов	1
Разрядность	8 бит
Время установления	10 мс
Выходной диапазон	±5 В
Выходное сопротивление	18 Ом
Выходной ток	±10 мА
Тип ЦАП	Асинхронный
Цифровые входы и выходы
Тип	Асинхронные, TTL-совместимые
Количество входов	8 (см. примечание)
Количество выходов	8 (с общим разрешением выходов)
Питание — от шины USB
Потребляемый ток	До 130 мА (в активном режиме)
Габариты — 92x70x40 мм

Примечание: В случае низкоуровневого программирования 8 входов могут быть запрограммированы на другие функции ввода-вывода контроллера AT91SAM7S64 (потенциальные возможности описаны в руководстве)

Модификации и варианты исполнения

Доступны к штучному заказу
E-154	Цена 27 000.00 руб., в т.ч. НДС 20% АЦП: 12 бит, 120 кГц, 8 каналов. ЦАП: 8 бит, 1 канал. ТТЛ: 8 входов и 8 выходов. USB 1.1 (Full_Speed, 12 Мбит/с). Поверка не предусмотрена

АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА

Быстрое коммутирование
внешних сигналов.
Имеются отверстия для механического крепления жгутов.

Плата клеммников на 37 контактнов

Переходник DB-37F-INCREASER

Работа со встроенным JTAG.
Разработка ПО для ARM контроллеров.

Кабель для обновления программ в процессорах AT90SAM7S64/256

MT-LINK-CAB

Подавление синфазных
импульсных помех.
Повышение помехозащищённости.

Синфазный помехоподавляющий фильтр

LTR-CMF

Универсальный предусилитель милливольтовых сигналов

Универсальный предусилитель милливольтовых сигналов LP-04-M

LP-04-M

Комплект поставки

Кожух DP-37С (поз.1) + Розетка DB-37F (поз.2) – для изготовления кабеля подключения к сигналам аналогового разъёма ввода-вывода.
Кожух DP-37С (поз.1) + Вилка DB-37М (поз.2) – для изготовления кабеля подключения к сигналам цифрового разъёма ввода-вывода.
Кабель USB 2.0 тип A-B, длина 1.3...2.0 м (поз.3) – для подключения модуля к шине USB компьютера.
CD с документацией и программным обеспечением.

3D модели

e-154_3d.pdf (размер: 252 571 байт, дата: 23.08.2021)
3D модель в формате pdf
e-154_3d.step (размер: 6 727 885 байт, дата: 24.08.2021)
3D модель в формате stp

Описания

e-154_conn_examples.pdf (размер: 858 724 байт, дата: 22.06.2011)
Модуль E-154. Типичные примеры подключения.
e-154_qs.pdf (размер: 3 199 516 байт, дата: 14.01.2019)
E-154 Преобразователь напряжения измерительный.
Инструкция по первоначальной настройке.
e154_manual.pdf (размер: 1 282 671 байт, дата: 14.12.2022)
Руководство пользователя модуля E-154.
e154_programmers_guide.pdf (размер: 1 098 620 байт, дата: 16.10.2008)
Описание программного обеспечения для модуля E-154.
e154_wince.pdf (размер: 367 697 байт, дата: 30.09.2008)
Примеры работы с E-154 под Windows Mobile. Руководство программиста.
labview_e154_e140_e440_e2010.pdf (размер: 568 186 байт, дата: 07.03.2018)
Библиотека виртуальных приборов для LabVIEW 7.1

Статьи

e154_burner.pdf (размер: 148 282 байт, дата: 05.03.2008)
Инструкция по перепрограммированию Flash памяти ARM контроллера модуля E-154.
e154_e140_difference.pdf (размер: 123 765 байт, дата: 02.04.2008)
Программные отличия модуля E-154 от E-140.
e154_snr_notes.pdf (размер: 223 257 байт, дата: 06.03.2008)
Динамические характеристики модуля E-154 (графики отношения сигнал / (шум + нелинейные искажения).
lcardconnects.pdf (размер: 477 543 байт, дата: 22.01.2003)
А. В. Гарманов. Подключение измерительных приборов, решение вопросов электросовместимости и помехозащиты. L-Card, 2003.

Программное обеспечение под Linux

lcard_linux_distributions.pdf (размер: 155 449 байт, дата: 04.03.2019)
Использование внешних репозиториев "Л Кард" для
дистрибутивов Linux.

Программное обеспечение под Windows

lcomp.exe (размер: 6 541 904 байт, дата: 24.01.2023)
Библиотека LCOMP под Windows'XP/Vista/7/8.x/10/11 (32-bit&64-bit) с драйверами для изделий от "Л Кард". Инсталлятор и драйвера имеют цифровую подпись. Библиотека построена на основе современных WDM-драйверов переписанных на WDF. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: PCI платы, USB модули. Поддержка ISA плат прекращена.

Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы, записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
lusbapi34.exe (размер: 3 290 426 байт, дата: 18.12.2023)
Библиотека Lusbapi v.3.4 под Windows'XP/Vista/7/8.x/10/11.
Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ООО "Л Кард":
- модуль E14-140
- модуль E14-440
- модуль E20-10
- модуль E-154
- модуль E-310
В состав архива входят библиотека и примеры (всё с исходными текстами).

Внимание!!! В этой версии библиотеки используется USB драйвер из библиотеки LComp. Т.о при переходе со старых версий Lusbapi на версию 3.2 и выше, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.
e154_examples_source.zip (размер: 3 866 178 байт, дата: 25.03.2008)
Исходные тексты примеров для Borland C++ 5.02, Borland C++ Builder 5.0, Borland Delphi 6.0, Microsoft Visual C++ 6.0, LabView 7.1, LabWindows CVI 8.0.
lgraph1.zip (размер: 1 898 855 байт, дата: 15.12.2022)
Программа 'L-Graph I' предназначена для демонстрации основных возможностей изделий от фирмы ООО "Л Кард" под Windows'XP/Vista/7/8.x/10/11. При работе используются библиотеки Lusbapi v.3.4 (USB модули) и LComp (ISA и PCI платы).

Программа позволяет работать в одном из следующих режимов:
- 4-х канальный осциллоскоп;
- 4-х канальный спектроскоп;
- многоканальный сбор данных в файл (до 32-х каналов);
- визуализация сохранённых в файле данных.
Поддерживаются следующие устройства от фирмы ООО "Л Кард":
- PCI платы L-761, L-780, L-783 и L-791;
- ISA плата L-1450;
- USB модули E14-140, E-154 и E14-440.
Утилита Сonvert представляет собой конвертор двоичных файлов данных от 'L-Graph I' в обычные текстовые файлы (ASCII). Утилита Сonvert поставляется с исходными текстами.
lusbapi_e154_e140_e440_e2010_labview.zip (размер: 1 222 195 байт, дата: 06.06.2019)
Библиотека виртуальных приборов lview для работы с модулями E154, E14-140, E14-440 и E20-10 из-под среды визуального программирования LabVIEW 7.1.
lusbapi_e154_labview_71.zip (размер: 537 429 байт, дата: 15.11.2022)
Библиотека виртуальных приборов e154_lview для работы с модулем E154 из-под среды визуального программирования LabVIEW 7.1.
modulesviewer14.exe (размер: 2 342 567 байт, дата: 29.11.2022)
Утилита ModulesViewer v.1.4 для мониторинга USB модулей.
Самораспаковывающийся архив с исходными текстами.

Поддерживаются следующие USB устройства от фирмы ООО "Л Кард":
- модуль E14-140
- модуль E14-440
- модуль E20-10
- модуль E-154
- модуль E-310
Проект построен в среде Borland C++ Builder 6.0 с использованием библиотеки Lusbapi v.3.4.
oldusbdrivers.zip (размер: 3 144 251 байт, дата: 30.06.2020)
Старые USB драйвера (типа ldevusb.sys) с цифровой подписью для 32-bit и 64-bit версий Windows. Этот набор USB драйверов может быть полезен при использовании старого софта, написанного на базе следующих библиотек:
- Lusbapi v.3.1 и ниже
- E270api

Программный комплекс LGraph2

lgraph2.zip (размер: 27 085 040 байт, дата: 10.11.2024)
LGraph2 - многофункциональная программа самописец-визуализатор под Windows'XP/7/8.x/10/11. Версия 2.36.03. Возможность одновременной визуализации и регистрации данных с АЦП. Поддерживаются следующие изделия: L-502, L-791, L-780M, L-783, L-761, E-502, E20-10, E16, E14-140, E14-140M, E14-440, E-154, LTR11, LTR22, LTR24, LTR25, LTR27, LTR51, LTR114, LTR210, LTR212, LTR216, LTR41, LTR42, LTR43.
Для полноценной работы программы LGraph2 требуется предварительно установить подписанные драйвера LComp и службу ltrd c графическим интерфейсом к ней LTR Manager, а также L-Card L-502/E-502/E16 SDK.
lgraph2_help.pdf (размер: 8 564 139 байт, дата: 19.02.2019)
Руководство пользователя программы LGraph2.
lgraph2_plugins.pdf (размер: 399 425 байт, дата: 29.04.2010)
Руководство пользователя по разработке плагинов для программы LGraph2.
lgraph2_readme.pdf (размер: 361 762 байт, дата: 08.11.2024)
Описание версий и изменений программы LGraph2.

Сторонние разработки ПО

pg33demo.zip (размер: 31 813 334 байт, дата: 18.01.2019)
PowerGraph. Самописец-регистратор под Windows. Демонстрационная версия 3.3.9 для PCI плат L-7xx, внешних модулей E-24, E-270, E20-10, E14-440, E14-140, E-154 и модулей LTR: LTR11, LTR22, LTR27, LTR51, LTR114 и LTR212 (не позволяет сохранять и экспортировать данные). Может читать файлы, записанные при помощи LGraph.
Разработка, поставка и техническая поддержка - ООО «ДИСофт». Подробнее см. www.powergraph.ru

Firmware и BIOS

e154fw16.zip (размер: 17 194 байт, дата: 31.03.2016)
Новая версия прошивки 1.6 для ARM микроконтроллера модуля E-154. В этой версии добавлена поддержка микроконтроллеров с ревизией кристалла "C" и выше.
e154_arm_sources_v16.zip (размер: 360 579 байт, дата: 31.03.2016)
Исходники прошивки (версия 1.6) процессора AT90SAM7S64 для модуля E-154, среда разработки IAR 6.10.5.
e154_bootloader.rar (размер: 11 107 716 байт, дата: 30.09.2008)
Программа, при помощи которой можно обновить bios модуля E-154.

Устаревшее программное обеспечение

lcomp_linux.tgz (размер: 749 974 байт, дата: 11.02.2021)
Версия 1.57 LComp библиотеки и драйверов для Linux (ядро 4.4.14, также работает начиная с ядра 2.6.37.6 ). Разрабатывалось в Slackware 14.2. Работоспособно в 32 и 64-бит версиях. Также проверено что работает на ARM OrangePI PC с дистрибутивом Armbian. Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.
e154fw12.zip (размер: 18 488 байт, дата: 30.09.2008)
Новая версия bios 1.02 для ARM процессора модуля E-154. Исправлены следующие ошибки:

1. При синхронном вводе с АЦП цифровые выходы устанавливались в ноль.

2. При многоканальном синхронном вводе на частотах меньше 25 Гц путались номера каналов.
e154fw14.zip (размер: 18 012 байт, дата: 23.12.2009)
Новая версия bios 1.04 для ARM процессора модуля E-154. В новой версии исправлена ошибка, из-за которой в версии 1.2 размер FIFO буфера был 2 кбайта.

В версии 1.04 размер FIFO буфера - 11 кбайт.
e154fw15.zip (размер: 18 111 байт, дата: 04.03.2011)
Новая версия bios 1.05 для ARM процессора модуля E-154. В новой версии исправлена ошибка USB стека, которая приводила к неработоспособности модуля на некоторых чипсетах.
e154_arm_sources.zip (размер: 980 876 байт, дата: 02.03.2011)
Исходники (версия 1.5) процессора AT90SAM7S64 для модуля E-154, среда разработки IAR 5.11.
e154_pda.zip (размер: 3 696 214 байт, дата: 01.10.2008)
Примеры работы с E-154 под Windows Mobile (включая примеры для LabView PDA 8.5)
lcomp_linux-2.6.21.tgz (размер: 607 712 байт, дата: 04.12.2009)
BETA 1.1 версия LComp библиотеки и драйверов для Linux (ядро 2.6.21...). Разрабатывалось в Slackware 12.0. Поддерживаются только L780, L783, L761, L791, E-154, E14-140, E14-440 и E20-10.
lcomp_linux_2.4.32.tgz (размер: 563 958 байт, дата: 26.07.2011)
Драйвера LСomp для Linux. Ядро 2.4.32. Поддерживаются только USB устройства E-154, E14-140(M), E14-440 и E20-10. Разрабатывалось в основном для поддержки в ОС МСВС 3.0 (ФЛИР.80001-12).
lcomp_old.exe (размер: 3 653 232 байт, дата: 19.06.2013)
Библиотека LCOMP под Windows XP/Vista/Win7 32 и 64-бит версии с драйверами (Поддержка 98/Me/2000 в последних версиях не проверялась). Инсталлятор и драйвера имеют цифровую подпись.
Библиотека построена на основе WDM-драйверов. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: ISA и PCI платы, USB модули.

Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы,
записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
lusbapi32.exe (размер: 1 766 204 байт, дата: 13.04.2009)
Библиотека Lusbapi v.3.2 под Windows 98/Me/2000/XP/Vista.

Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ЗАО "Л-Кард":
- модуль E14-140
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
В состав архива входят USB драйвер, библиотека, примеры ...

Внимание!!! В этой версии библиотеки используется новый USB драйвер. Т.о при переходе со старых версий Lusbapi на более новую версию 3.2, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.
lusbapi33.exe (размер: 1 767 602 байт, дата: 19.11.2010)
Библиотека Lusbapi v.3.3 под Windows 98/Me/2000/XP/Vista/7.
Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ООО "Л Кард":
- модуль E14-140 (Rev. "A" и "B")
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
В состав архива входят USB драйвер, библиотека, примеры ...

Внимание!!! В этой версии библиотеки используется новый USB драйвер. Т.о при переходе со старых версий Lusbapi на версию 3.2 и выше, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.
modulesviewer11.exe (размер: 1 114 183 байт, дата: 17.10.2008)
Утилита ModulesViewer v.1.1 для мониторинга USB модулей. Используется библиотека Lusbapi v.3.2.
Самораспаковывающийся архив с исходными текстами.

Поддерживаются следующие USB устройства от фирмы ЗАО "Л-Кард":
- модуль E14-140
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
Проект построен в среде Borland C++ Builder 5.0.
modulesviewer12.exe (размер: 1 126 553 байт, дата: 13.10.2009)
Утилита ModulesViewer v.1.2 для мониторинга USB модулей. Используется библиотека Lusbapi v.3.3.
Самораспаковывающийся архив с исходными текстами.

Поддерживаются следующие USB устройства от фирмы ООО "Л Кард":
- модуль E14-140 (Rev. "A" и "B")
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
Проект построен в среде Borland C++ Builder 6.0.
modulesviewer13.exe (размер: 1 246 143 байт, дата: 24.01.2018)
Утилита ModulesViewer v.1.3 для мониторинга USB модулей.
Самораспаковывающийся архив с исходными текстами.

Поддерживаются следующие USB устройства от фирмы ООО "Л Кард":
- модуль E14-140 (Rev. "A" и "B")
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
- модуль E-310
Проект построен в среде Borland C++ Builder 6.0 с использованием библиотеки Lusbapi v.3.4.

Подключение сигналов, примеры подключения

Сигнальный разъём

Аппаратное описание, назначение сигналов приведены в Руководстве. Также можно воспользоваться примерами подключения.

Российский производитель и разработчик сертифицированного измерительного оборудования с 1987 года
