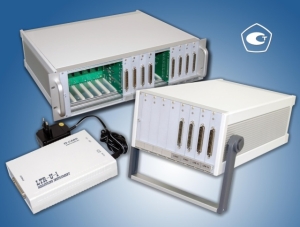

LTR-EU-16
16-ти местный крейт с интерфейсами USB 2.0, Ethernet и источником питания
Государственная информационная система промышленности
Скачать презентацию
Скачать каталог продукции16-ти местный крейт с интерфейсами USB 2.0, Ethernet и источником питания
Преимущества
интерфейс Ethernet обеспечивает удаленный сбор информации
интерфейс USB обеспечивает удобства ближнего подключения к компьютеру
автономная работа устройства и программирование сигнального процессора
встроенная синхронизация между модулями и между крейтами
всесторонняя техническая поддержка
Технические характеристики
| Конструктив | ||
| Конструктивное исполнение | Настольное (может быть установлен в стойку шириной 19'') | |
| Максимальное количество устанавливаемых модулей LTR | 16 | |
| Габариты крейта (без выступающих частей разъемов) | 481x136x406 мм | |
| Габаритные чертежи (все размеры – в миллиметрах) | ||
| Вид спереди |  |
|
| Вид сверху LTR-EU-16-1 |  |
|
|
Вид сверху LTR-EU-16-2, LTR-EU-16-3 |
 |
|
| Вид слева |  |
|
| Вид сзади LTR-EU-16-1 |  |
|
|
Вид сзади LTR-EU-16-2, LTR-EU-16-3 |
 |
Примечание: Вид сзади LTR-EU-16-3 аналогичен LTR-EU-16-2 с точностью до маркировки. |
| Питание крейта | ||
| Напряжение питания крейта | ~220 В для LTR-EU-16-1 ~220 В/=12 В1) для LTR-EU-16-2 ~220 В/=27 В1) для LTR-EU-16-3 |
|
| Максимальная потребляемая мощность | 150 Вт | |
| Внутренняя архитектура | ||
| Интерфейсы | USB 2.0 High Speed Fast Ethernet (100BASE-TX) |
|
| Максимальная скорость передачи данных | 16 Mбайт/с (по USB 2.0 High Speed) 9 Mбайт/с (по Ethernet) |
|
| Опорный генератор крейта | Частота 60 МГц, долговременная стабильность частоты ±50 ppm в рабочих условиях | |
| Тип процессора | Сигнальный процессор Blackfin ADSP-BF537 | |
| Объем ОЗУ | 32 Mбайт | |
| Возможность обновления прошивок | Есть | |
| Дополнительная возможность низкоуровневого программирования | Предоставляется пользователю, имеется возможность подключения JTAG-эмулятора | |
| Тип ПЛИС | FPGA типа EP1С30 (есть возможность обновления прошивки пользователем) | |
| Flash-память данных | Несъемная 2 Гбайт (опция) | |
| Гальваноизоляция крейта | Изоляция между клеммой заземления крейта и контактами разъемов модулей 820 В (напряжение переменного тока синусоидальной формы, частотой 50 Гц и средним квадратическим значением 820 В в течение 1 мин). | |
| Гальваноизоляция Ethernet | 1500 В (50 Гц, 1 мин) | |
| Внешняя синхронизация | ||
| Количество входов синхронизации | 2 | |
| Количество выходов синхронизации | 2 | |
| Статические параметры входов синхронизации: |
• Уровень логического "0", не более 0,5 В (TTL-совместимые входы) |
|
| Параметры выходов синхронизации: | Соответствуют CMOS/LVTTL логике с напряжением питания +3,3 В (TTL-совместимые выходы) | |
1) Примечание: Максимально допустимая длина проводов цепей =12V, =27V низковольтного питания крейтов LTR-EU-8-2, LTR-EU-8-3, LTR-EU-16-2, LTR-EU-16-3 (до источника напряжения постоянного тока соответствующего номинального напряжения) — 3 м.
Разъём синхронизации
Цепи разъёма синхронизации не имеют гальванической изоляции. Описание сигналов приведено в Руководстве пользователя.
Для организации гальванически изолированного интерфейса синхронизации крейтов LTR-EU, а также интерфейса RS-485/422, может быть применён кабель с приемопередатчиком RS-485/422↔UART.
Модификации и варианты исполнения
| Доступны к штучному заказу | |
|---|---|
| LTR-EU-16-1 |
Цена по запросу 16-ти местный крейт LTR c интерфейсом USB 2.0 (High-Speed, 400 Мбит/с) и Fast Ethernet (100BASE-TX). Источник питания ~220 В. Без поверки |
| Метрология | |
|---|---|
| Поверка LTR-серии |
Цена 9 600.00 руб., в т.ч. НДС 20% Первичная/периодическая метрологическая поверка одного изделия LTR-серии. |
АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА
Упаковочный ящик для крейта LTR
Ящик для крейта LTR
Алюминиевая фальш-панель на пустой слот крейта LTR
Заглушка для крейта LTR
Кабель приемопередатчик с гальванической изоляцией
RS-485/422-UART
Плата клеммников на 37 контактнов
Переходник DB-37F-INCREASER
Кабель для подключения JTAG-эмулятора к крейтам LTR-EU
LTR-JTAG
Синфазный помехоподавляющий фильтр
LTR-CMF
Комплект поставки
- Кабель сетевой 220 В(поз.1) – для подключения оборудования к сети переменного тока с напряжением 220 B
- Патч-корд Ethernet, длина 1,5 м (поз.2) – для подключения оборудования к локальной сети Ethernet.
- Кабель USB 2.0 тип A-B, длина 1.3...2.0 м (поз.3) – для подключения оборудования к шине USB компьютера.
- Вилка MDN-9P (поз.4) – для изготовления кабеля подключения к линиям синхронизации и выходам питания внешнего устройства ±3.3 В.
