Л Кард | E14-140M. Модули АЦП/ЦАП/ТТЛ на USB 1.1.

Внесен в Государственный реестр средств измерений

ОКПД 2: 26.51.43.120

Скачать презентацию

Скачать каталог продукции «Л Кард»

Цена от 38 500 руб.

В наличии

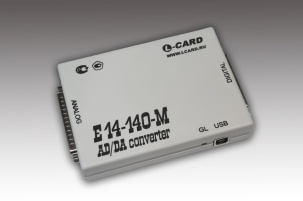

E14-140M – предназначен для построения многоканальных измерительных систем ввода, вывода и обработки аналоговой и цифровой информации с наличием USB интерфейса для подключения к ПК.

Е14-140 имеет АЦП 14 бит/ 200 КГц для подключения до 16 дифференциальных каналов или 32 с «общей землёй», 16 каналов цифрового ввода и вывода, совместимые с TTL логикой, а также 2 канала ЦАП 12 бит/ ±5 В.

Выбор диапазонов измерения осуществляется программно. Синхронизация АЦП возможна по внешнему синхросигналу или по уровню входного сигнала. Есть режим межмодульной синхронизации.

Применение цифрового сигнального процессора и загрузка прикладных программ позволяют реализовывать различные функциональные алгоритмы и специализированные режимы работы модуля при низкоуровневом программировании.

Имеется возможность для заказа индустриального варианта исполнения E14-440.

Возможности:

продвинутые режимы синхронизации, позволяющие создать многомодульную систему сбора данных по схеме один задатчик – много приемниковх

независимая настройка каждого канала, позволяющая работать с различными типами датчиков одновременно

низкоуровневое программирование ARM-контроллера, в том числе, с применением JTAG-эмулятора

выходы для питания маломощных внешних устройств +5 В, до 100 мА, ±15 В, до 20 мА по каждой из цепей

недорогой внешний модуль АЦП/ЦАП на шину USB

Преимущества

не требует дополнительного источника питания, что особенно удобно для построения мобильных систем измерения

доступно индустриальное исполнение

в комплект поставки входит все необходимое для работы с устройством

разработано и серийно выпускается в России

Технические характеристики

АЦП
Количество каналов	16 дифференциальных или 32 с "общей землей"
Разрядность АЦП	14 бит
Поддиапазоны измерения напряжения	±10 В; ±2,5 В; ±0,6 В; ±0,15 В
Максимальная частота преобразования	200 кГц (для внутренней или внешней аппаратной синхронизации)
Синхронизация	От внешнего синхросигнала, по уровню аналогового сигнала, внутренняя. Возможна многомодульная синхронизация
Устойчивость к перегрузкам входным измерительным сигналом	±30 В (питание вкл.) ±10 В (питание выключено)
Микроконтроллер
Тип	AT91SAM7S256
Тактовая частота	48 МГц
Внутреннее ОЗУ данных	64 Кбайт
Внутреннее ППЗУ программ	256 Кбайт
ЦАП (опция)
Количество каналов	2
Разрядность	16 бит
Время установления ЦАП	0,7 мкс
Режим работы ЦАП	Синхронный, асинхронный
Максимальная частота преобразования ЦАП	200 кГц
Сетка частот преобразования ЦАП	200 кГц / n, где n=1,2,...,8
Выходной диапазон	±5 В
Выходной ток, не более	±10 мА
Цифровые входы и выходы
Количество выходов	16 параллельных, асинхронных с общим разрешением выходов
Количество входов	16 параллельных, асинхронных
Входы-выходы синхронизации	Вход прерывания контроллера, вход-выход синхронизации АЦП
Тип логики	TTL-совместимая
Диапазон напряжений на цифровых входах	–0,2...+0,6 В («логический ноль») +2,4....+5,0 В («логическая единица»)
Диапазон напряжений на цифровых выходах	0...+0,4 В («логический ноль») Не менее 2,4 В («логическая единица»)
Питание — от шины USB
Потребляемый ток	До 240 мА (в активном режиме без ЦАП), до 380 мА (в активном режиме с ЦАП)
Выходы для питания внешних цепей	+5 В, до 100 мА, ±15 В, до 20 мА по каждой из цепей (опция)
Габариты — не более 140 x 96 x 30 мм, Масса — не более 0,2 кг

Метрологические характеристики ¹⁾

АЦП
Диапазон измерений напряжения постоянного тока	От -10 до +10 В
Пределы допускаемой приведенной (к верхнему значению предела измерений) основной погрешности измерений напряжения постоянного тока для пределов: – 10 и 2,5 В – 0,6 В – 0,15 В	±0,05 % ±0,1 % ±0,5 %
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,02 до 99 кГц	От 0,1 мВ до 7 В
Пределы допускаемой приведенной (к верхнему значению предела измерений основной погрешности измерений напряжения переменного тока ²⁾	От 0,15 %
Входное сопротивление постоянному току в одноканальном режиме работы	Не менее 10 МОм
Коэффициент подавления синфазных помех	Не менее 70 дБ
Пределы допускаемой относительной основной погрешности частоты преобразований АЦП	±0,005 %
ЦАП (E14-140-M-D, E14-140-M-D-I)
Диапазон воспроизведений напряжения постоянного тока	От -5 до +5 В
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока	±0,3 %
Условия эксплуатации
Нормальные условия применения
Температура окружающей среды	20±5 °С
Относительная влажность	От 30 до 80 %
Атмосферное давление	От 84 до 106 кПа
Рабочие условия применения E14-140-M, E14-140-M-D (ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С	До 90 %
Атмосферное давление	От 70 до 106,7 кПа
Рабочие условия применения E14-140-M-I, E14-140-M-D-I (ГОСТ 22261-94, группа 4 с расширенным диапазоном рабочих температур)
Температура окружающей среды	От -40 до +60 °С
Относительная влажность при температуре окружающей среды 30 °С	До 90 %
Атмосферное давление	От 70 до 106,7 кПа
Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºC, в долях от пределов допускаемой основной погрешности	0,5

_________

¹⁾ Метрологические характеристики в полном объеме приведены в описании типа СИ.

²⁾ При частоте преобразований АЦП свыше 20 кГц пределы допускаемой погрешности увеличиваются.

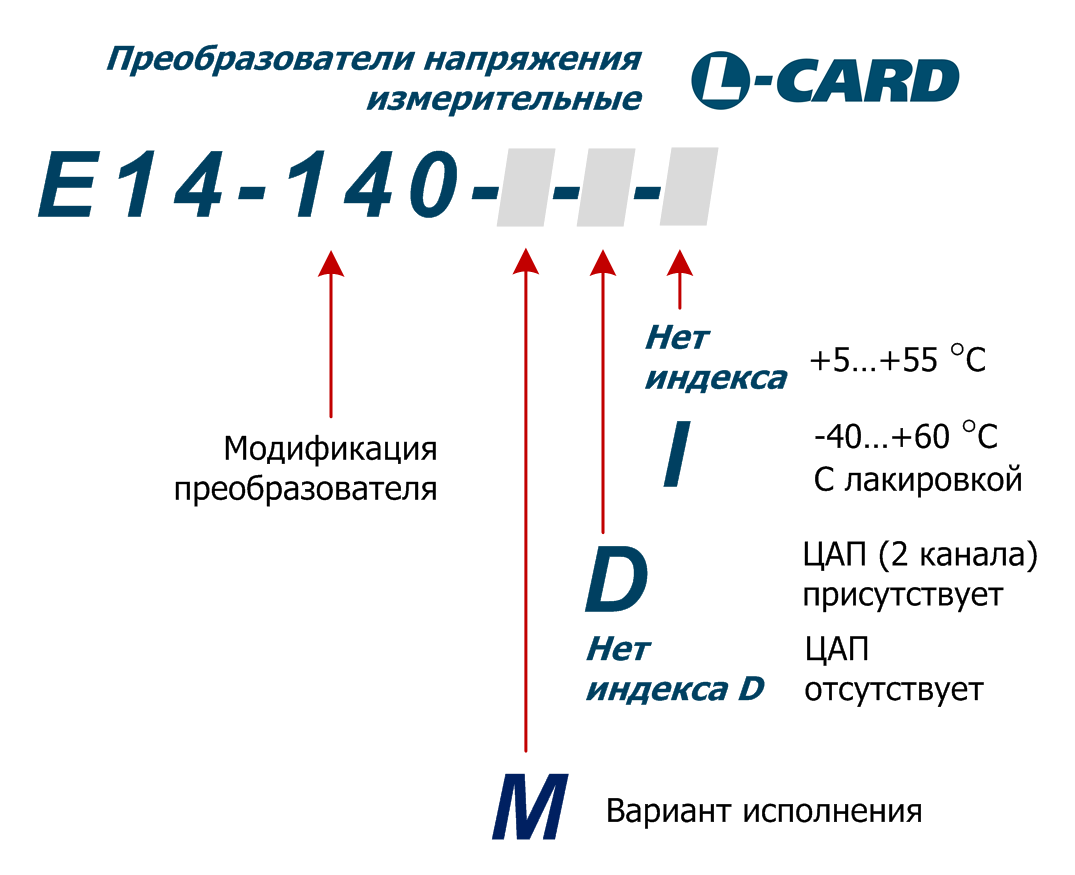

Система обозначений

Модификации и варианты исполнения

Доступны к штучному заказу
E14-140M-D-m	Цена 42 300.00 руб., в т.ч. НДС 20% АЦП: 14 бит, 200 кГц, 16 / 32 канала. ЦАП: 16 бит, 200 кГц, 2 канала.ТТЛ: 16 входов и 16 выходов. Интерфейс: USB 1.1 (Full_Speed, 12 Мбит/с). Первичная поверка включена в стоимость
E14-140M-m	Цена 38 500.00 руб., в т.ч. НДС 20% АЦП: 14 бит, 200 кГц, 16 / 32 канала. ТТЛ: 16 входов и 16 выходов. Интерфейс: USB 1.1 (Full_Speed, 12 Мбит/с). Первичная поверка включена в стоимость

Метрология
Поверка E-серии	Цена 10 200.00 руб., в т.ч. НДС 20% Первичная/периодическая метрологическая поверка одного изделия E-серии.

АКСЕССУАРЫ, ДОСТУПНЫЕ ДЛЯ ЗАКАЗА

Работа со встроенным JTAG.
Разработка ПО для ARM контроллеров.

Кабель для обновления программ в процессорах AT90SAM7S64/256

MT-LINK-CAB

Подавление синфазных
импульсных помех.
Повышение помехозащищённости.

Синфазный помехоподавляющий фильтр

LTR-CMF

Универсальный предусилитель милливольтовых сигналов

Универсальный предусилитель милливольтовых сигналов LP-04-M

LP-04-M

Быстрое коммутирование
внешних сигналов.
Имеются отверстия для механического крепления жгутов.

Плата клеммников на 37 контактнов

Переходник DB-37F-INCREASER

4 независимых канала.
Запоминание настроек в энергонезависимой памяти.
Интерфейс управления - RS-485.
Программно управляемая функция контроля обрыва или короткого замыкания входных линий.
Программно устанавливаемая полоса пропускания.

Усилитель заряда: до 22 кГц, 4 канала

LE-41

Комплект поставки

Кожух DP-37С (поз.1) + Розетка DB-37F (поз.2) – для изготовления кабеля подключения к сигналам аналогового разъёма ввода-вывода.
Кожух DP-37С (поз.1) + Вилка DB-37М (поз.2) – для изготовления кабеля подключения к сигналам цифрового разъёма ввода-вывода.
Кабель USB 2.0 тип A-B, длина 1.3...2.0 м (поз.3) – для подключения модуля к шине USB компьютера.
CD с документацией и программным обеспечением.

Сертификаты

lcard_certif_type.pdf (размер: 486 206 байт, дата: 30.01.2018)
Свидетельство об утверждении типа средств измерений. Преобразователи напряжения измерительные L‑CARD.

Модификации преобразователей:

○ USB модули - E14-140M, E14-440, E20-10 и E-502;

○ PCI Express плата - L-502.
lcard_certif_type_prolong.pdf (размер: 522 155 байт, дата: 13.12.2022)
Приказ о продлении действия 'Свидетельства об утверждении типа средств измерений' до 29.12.2027.
lcard_declar_tp_tc_slve_ems.pdf (размер: 5 724 424 байт, дата: 22.11.2022)
Декларация о соответствии Техническим регламентам Таможенного Союза "О безопасности низковольтного оборудования" (ТР ТС 004/2011) и
"Электромагнитная совместимость технических средств" (ТР ТС 020/2011).
lcard_descr_type.pdf (размер: 462 898 байт, дата: 19.02.2018)
Описание типа средства измерений.

Методика поверки

lcard_metodika_poverki.pdf (размер: 888 602 байт, дата: 26.10.2018)
Методика поверки.

3D модели

e14-140m_3d.pdf (размер: 145 979 байт, дата: 18.08.2021)
3D модель модуля E14-140 в формате PDF.
Для надлежащего отображение данного документа в используемой программе просмотра PDF файлов необходимо в её настройках включить поддержку 3D.
Например, для программы 'Adobe Acrobat Reader' это делается так.
e14-140m_3d.stp (размер: 1 586 409 байт, дата: 18.08.2021)
3D модель модуля E14-140 в формате STP.

Описания

difference_e14-140-m.pdf (размер: 325 262 байт, дата: 23.11.2018)
Отличия модуля E14-140-M от своего предшественника E14-140.
e14-140-m_qs.pdf (размер: 3 521 329 байт, дата: 14.01.2019)
E14-140-M Преобразователь напряжения измерительный.
Инструкция по первоначальной настройке.
e14-140_conn_examples.pdf (размер: 1 034 968 байт, дата: 22.10.2019)
Модуль E-14-140. Типичные примеры подключения.
e14-140_low_level.pdf (размер: 526 839 байт, дата: 28.01.2010)
Низкоуровневое описание модуля E14-140-M. Данное описание нужно только при написании собственных программ для встроенного в модуль процессора AT91SAM7S256.
e14_140m_addendum_dac.pdf (размер: 267 003 байт, дата: 01.11.2012)
Дополнение к штатному Руководству программиста.
Здесь содержится подробное описание программирования расширенных возможностей управления режимами работы ЦАП модуля E14-140-MD (прошивка не ниже 3.10). Добавлены циклический режим, начальное смещение, вывод точно заданного количества отсчетов и др.
Также имеется возможность получать информацию о текущем состоянии модуля: активность АЦП и ЦАП, переполнение буфера АЦП, опустошение буфера ЦАП и др.
e14_140_programmers_guide.pdf (размер: 1 461 110 байт, дата: 28.10.2009)
Модуль E14-140 (USB 1.1). Руководство программиста. Библиотека Lusbapi 3.3. Adobe Acrobat 6.0.
e14_140_users_guide.pdf (размер: 2 557 550 байт, дата: 15.10.2024)
Модули E14-140 и E14-140-M (USB 1.1). Руководство пользователя.
labview_e154_e140_e440_e2010.pdf (размер: 568 186 байт, дата: 07.03.2018)
Библиотека виртуальных приборов для LabVIEW 7.1
re_manual.pdf (размер: 881 007 байт, дата: 16.09.2019)
Преобразователи напряжения измерительные L-CARD: E14-140, E14-440, E20-10, E-502 и L-502.
Руководство по эксплуатации.

Статьи

lcardconnects.pdf (размер: 477 543 байт, дата: 22.01.2003)
А. В. Гарманов. Подключение измерительных приборов, решение вопросов электросовместимости и помехозащиты. L-Card, 2003.

Программное обеспечение для поверки

e14_metr.zip (размер: 1 520 757 байт, дата: 17.10.2023)
Набор утилит для поверки изделий E14-140(M) и E14-440 под ОС Windows'XP/7/8.x/10/11.
Внимательно читаем Readme файл.

Программное обеспечение под Linux

lcard_linux_distributions.pdf (размер: 155 449 байт, дата: 04.03.2019)
Использование внешних репозиториев "Л Кард" для
дистрибутивов Linux.

Программное обеспечение под Windows

lcomp.exe (размер: 6 541 904 байт, дата: 24.01.2023)
Библиотека LCOMP под Windows'XP/Vista/7/8.x/10/11 (32-bit&64-bit) с драйверами для изделий от "Л Кард". Инсталлятор и драйвера имеют цифровую подпись. Библиотека построена на основе современных WDM-драйверов переписанных на WDF. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: PCI платы, USB модули. Поддержка ISA плат прекращена.

Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы, записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
lusbapi34.exe (размер: 3 290 426 байт, дата: 18.12.2023)
Библиотека Lusbapi v.3.4 под Windows'XP/Vista/7/8.x/10/11.
Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ООО "Л Кард":
- модуль E14-140
- модуль E14-440
- модуль E20-10
- модуль E-154
- модуль E-310
В состав архива входят библиотека и примеры (всё с исходными текстами).

Внимание!!! В этой версии библиотеки используется USB драйвер из библиотеки LComp. Т.о при переходе со старых версий Lusbapi на версию 3.2 и выше, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.
e140-console-test.zip (размер: 355 374 байт, дата: 19.08.2014)
Неофициальные примеры программирования E140-140-M. Консольные программы с исходными текстами на C++ (GCC/MinGW). Были написаны для тестирования прошивки, предоставляются as-is без гарантий.
lgraph1.zip (размер: 1 898 855 байт, дата: 15.12.2022)
Программа 'L-Graph I' предназначена для демонстрации основных возможностей изделий от фирмы ООО "Л Кард" под Windows'XP/Vista/7/8.x/10/11. При работе используются библиотеки Lusbapi v.3.4 (USB модули) и LComp (ISA и PCI платы).

Программа позволяет работать в одном из следующих режимов:
- 4-х канальный осциллоскоп;
- 4-х канальный спектроскоп;
- многоканальный сбор данных в файл (до 32-х каналов);
- визуализация сохранённых в файле данных.
Поддерживаются следующие устройства от фирмы ООО "Л Кард":
- PCI платы L-761, L-780, L-783 и L-791;
- ISA плата L-1450;
- USB модули E14-140, E-154 и E14-440.
Утилита Сonvert представляет собой конвертор двоичных файлов данных от 'L-Graph I' в обычные текстовые файлы (ASCII). Утилита Сonvert поставляется с исходными текстами.
lusbapi_e140_labview_71.zip (размер: 818 208 байт, дата: 15.11.2022)
Библиотека виртуальных приборов e140_lview для работы с модулем E14-140 из-под среды визуального программирования LabVIEW 7.1.
lusbapi_e154_e140_e440_e2010_labview.zip (размер: 1 222 195 байт, дата: 06.06.2019)
Библиотека виртуальных приборов lview для работы с модулями E154, E14-140, E14-440 и E20-10 из-под среды визуального программирования LabVIEW 7.1.
modulesviewer14.exe (размер: 2 342 567 байт, дата: 29.11.2022)
Утилита ModulesViewer v.1.4 для мониторинга USB модулей.
Самораспаковывающийся архив с исходными текстами.

Поддерживаются следующие USB устройства от фирмы ООО "Л Кард":
- модуль E14-140
- модуль E14-440
- модуль E20-10
- модуль E-154
- модуль E-310
Проект построен в среде Borland C++ Builder 6.0 с использованием библиотеки Lusbapi v.3.4.
oldusbdrivers.zip (размер: 3 144 251 байт, дата: 30.06.2020)
Старые USB драйвера (типа ldevusb.sys) с цифровой подписью для 32-bit и 64-bit версий Windows. Этот набор USB драйверов может быть полезен при использовании старого софта, написанного на базе следующих библиотек:
- Lusbapi v.3.1 и ниже
- E270api

Программный комплекс LGraph2

lgraph2.zip (размер: 27 085 040 байт, дата: 10.11.2024)
LGraph2 - многофункциональная программа самописец-визуализатор под Windows'XP/7/8.x/10/11. Версия 2.36.03. Возможность одновременной визуализации и регистрации данных с АЦП. Поддерживаются следующие изделия: L-502, L-791, L-780M, L-783, L-761, E-502, E20-10, E16, E14-140, E14-140M, E14-440, E-154, LTR11, LTR22, LTR24, LTR25, LTR27, LTR51, LTR114, LTR210, LTR212, LTR216, LTR41, LTR42, LTR43.
Для полноценной работы программы LGraph2 требуется предварительно установить подписанные драйвера LComp и службу ltrd c графическим интерфейсом к ней LTR Manager, а также L-Card L-502/E-502/E16 SDK.
lgraph2_help.pdf (размер: 8 564 139 байт, дата: 19.02.2019)
Руководство пользователя программы LGraph2.
lgraph2_plugins.pdf (размер: 399 425 байт, дата: 29.04.2010)
Руководство пользователя по разработке плагинов для программы LGraph2.
lgraph2_readme.pdf (размер: 361 762 байт, дата: 08.11.2024)
Описание версий и изменений программы LGraph2.

Сторонние разработки ПО

e14_140_for_matlab_7.rar (размер: 382 785 байт, дата: 10.03.2005)
Адаптер для модуля Е14-140, который позволяет работать с этим устройством из-под Data Acquisition Toolbox системы Matlab 7. Обеспечивает работу с ОДНИМ устройством Е14-140 как в версиях с ЦАП, так и без него. Поддерживает все возможности модуля E14-140. Сам адаптер Lcard.dll находится в директории lcardReleaseMinDependency. Перед использованием его надо зарегистрировать в системе MATLAB. Разработан Иваном Ивановым. E-mail: kkvvvk@mail.ru
matrix11.zip (размер: 215 674 байт, дата: 01.03.2002)
Программа для конвертации файлов между форматами данных MATLAB и двоичными файлами с 16-ти битными данными (АЦП, ЦАП).
pg33demo.zip (размер: 31 813 334 байт, дата: 18.01.2019)
PowerGraph. Самописец-регистратор под Windows. Демонстрационная версия 3.3.9 для PCI плат L-7xx, внешних модулей E-24, E-270, E20-10, E14-440, E14-140, E-154 и модулей LTR: LTR11, LTR22, LTR27, LTR51, LTR114 и LTR212 (не позволяет сохранять и экспортировать данные). Может читать файлы, записанные при помощи LGraph.
Разработка, поставка и техническая поддержка - ООО «ДИСофт». Подробнее см. www.powergraph.ru

Firmware и BIOS

e140bin_v311.zip (размер: 13 947 байт, дата: 01.03.2011)
Двоичная прошивка версии 3.11 для модуля E14-140-M (Rev."B"). Для использования с утилитами e140flash и e140flashc.

Этот вариант содержит обновление только рабочей программы. Для полноценного обновления рекомендуется использовать вариант обновлением загрузчика e140bin_v311_brom.zip (см. описание)
e140bin_v311_brom.zip (размер: 17 887 байт, дата: 01.03.2011)
Двоичная прошивка версии 3.11 для модуля E14-140-M (Rev."B"). Для использования с утилитами e140flash или e140flashc.

Внимание! Этот вариант включает обновление загрузчика до версии 1.08. Загрузчик обновляется при первом обращении к функциям модуля после перепрошивки. Процедура обновления загрузчика не защищена от сбоев, при пропадании питания во время обновления загрузчика модуль можно восстановить в заводских условиях. Будьте осторожны!
e140flash_v311.zip (размер: 37 281 байт, дата: 01.03.2011)
Программа для обновления прошивки модуля E14-140-M (Rev."B") до версии 3.11 (исправлена несовместимость с некоторыми контроллерами USB). Программа имеет графический интерфейс.

Этот вариант содержит обновление только рабочей программы. Для полноценного обновления рекомендуется использовать вариант обновлением загрузчика e140flash_v311_brom.zip (см. описание)
e140flash_v311_brom.zip (размер: 40 274 байт, дата: 01.03.2011)
Программа для обновления прошивки модуля E14-140-M (Rev."B") до версии 3.11 (исправлена несовместимость с некоторыми контроллерами USB). Программа имеет графический интерфейс.

Внимание! Этот вариант включает обновление загрузчика до версии 1.08. Загрузчик обновляется при первом обращении к функциям модуля после перепрошивки. Процедура обновления загрузчика не защищена от сбоев, при пропадании питания во время обновления загрузчика модуль можно восстановить в заводских условиях. Будьте осторожны!
e140fwutils.zip (размер: 43 184 байт, дата: 16.06.2009)
Программы для обновления и резервного копирования прошивки встроенного в модуль E14-140-M (Rev."B") процессора AT91SAM7S256. В архиве находятся две программы: одна с графическим интерфейсом, другая запускается из командной строки. Двоичная прошивка скачивается отдельно.
e140src311.zip (размер: 306 937 байт, дата: 01.03.2011)
Исходные тексты прошивки версии 3.11 для модуля E14-140-M (Rev."B").

Устаревшее программное обеспечение

lcomp_linux.tgz (размер: 749 974 байт, дата: 11.02.2021)
Версия 1.57 LComp библиотеки и драйверов для Linux (ядро 4.4.14, также работает начиная с ядра 2.6.37.6 ). Разрабатывалось в Slackware 14.2. Работоспособно в 32 и 64-бит версиях. Также проверено что работает на ARM OrangePI PC с дистрибутивом Armbian. Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.
e140bin_v302.zip (размер: 11 169 байт, дата: 23.06.2009)
Двоичная прошивка для E14-140-M, версия 3.02.
Для использования с утилитами e140flash и e140flashc.
e140bin_v303.zip (размер: 11 379 байт, дата: 11.08.2009)
Двоичная прошивка для E14-140-M, версия 3.03. Для использования с утилитами e140flash и e140flashc.
e140bin_v304.zip (размер: 11 414 байт, дата: 01.10.2009)
Двоичная прошивка для E14-140-M, версия 3.04. Для использования с утилитами e140flash и e140flashc.
e140bin_v305.zip (размер: 11 533 байт, дата: 15.10.2009)
Двоичная прошивка версии 3.05 для модуля E14-140-M (Rev."B"). Для использования с утилитами e140flash и e140flashc.
e140bin_v310.zip (размер: 13 792 байт, дата: 15.07.2010)
Двоичная прошивка версии 3.10 для модуля E14-140-M (Rev."B"). Для использования с утилитами e140flash и e140flashc.
e140bin_v310_brom.zip (размер: 17 745 байт, дата: 15.07.2010)
Двоичная прошивка версии 3.10 для модуля E14-140-M (Rev."B").
Этот вариант содержит обновление загрузчика (bootloader) до версии 1.07, что может потребоваться при нестабильной работе с USB. Загрузчик обновляется при первом включении модуля после перепрошивки.
Внимание! Процедура обновления загрузчика не защищена от сбоев, при пропадании питания во время обновления и т.п. восстановление потребует доставки модуля в ремонт.
Будьте осторожны! Для прошивки используйте утилиты e140flash или e140flashc.
e140flash_v302.zip (размер: 34 487 байт, дата: 23.06.2009)
Программа для обновления прошивки встроенного в модуль E14-140-M процессора AT91SAM7S256 до версии 3.02. Программа имеет графический интерфейс.
e140flash_v303.zip (размер: 34 698 байт, дата: 11.08.2009)
Программа для обновления прошивки встроенного в модуль E14-140-M процессора AT91SAM7S256 до версии 3.03. Программа имеет графический интерфейс.
e140flash_v304.zip (размер: 34 734 байт, дата: 01.10.2009)
Программа для обновления прошивки встроенного в модуль E14-140-M процессора AT91SAM7S256 до версии 3.04. Программа имеет графический интерфейс.
e140flash_v305.zip (размер: 34 858 байт, дата: 15.10.2009)
Программа для обновления прошивки встроенного в модуль E14-140-M (Rev."B") процессора AT91SAM7S256 до версии 3.05. Программа имеет графический интерфейс.
e140flash_v310.zip (размер: 37 115 байт, дата: 15.07.2010)
Программа для обновления прошивки встроенного в модуль E14-140-M (Rev."B") процессора AT91SAM7S256 до версии 3.10. Программа имеет графический интерфейс.
e140src305.zip (размер: 298 284 байт, дата: 15.10.2009)
Исходные тексты прошивки версии 3.05 для модуля E14-140-M (Rev."B").
e140src310.zip (размер: 303 412 байт, дата: 20.07.2010)
Исходные тексты прошивки версии 3.10 для модуля E14-140-M (Rev."B").
e140_bootload.zip (размер: 130 150 байт, дата: 21.09.2009)
Исходник загрузчика на ARM для E14-140M
e140_firmware.zip (размер: 170 079 байт, дата: 01.10.2009)
Исходник версии 3.03 для ARM процессора (IAR 5.11).
lcomp_linux-2.6.21.tgz (размер: 607 712 байт, дата: 04.12.2009)
BETA 1.1 версия LComp библиотеки и драйверов для Linux (ядро 2.6.21...). Разрабатывалось в Slackware 12.0. Поддерживаются только L780, L783, L761, L791, E-154, E14-140, E14-440 и E20-10.
lcomp_linux-2.6.29.tgz (размер: 701 110 байт, дата: 12.12.2012)
Версия 1.4 LComp библиотеки и драйверов для Linux (ядро 2.6.29 ). Разрабатывалось в Slackware 13. Должно быть работоспособно в 32 и 64-бит версиях.Поддерживаются только L780, L783, L761, L791, E-154, E14-140(M), E14-440 и E20-10.
lcomp_linux_2.4.32.tgz (размер: 563 958 байт, дата: 26.07.2011)
Драйвера LСomp для Linux. Ядро 2.4.32. Поддерживаются только USB устройства E-154, E14-140(M), E14-440 и E20-10. Разрабатывалось в основном для поддержки в ОС МСВС 3.0 (ФЛИР.80001-12).
lcomp_old.exe (размер: 3 653 232 байт, дата: 19.06.2013)
Библиотека LCOMP под Windows XP/Vista/Win7 32 и 64-бит версии с драйверами (Поддержка 98/Me/2000 в последних версиях не проверялась). Инсталлятор и драйвера имеют цифровую подпись.
Библиотека построена на основе WDM-драйверов. Включает в себя собственно WDM-драйвера для оборудования "Л Кард", библиотеку DLL с исходными текстами, примеры программирования, электронное описание и т.д. Библиотека LCOMP обеспечивает поддержку почти всей гамме выпускаемых изделий: ISA и PCI платы, USB модули.

Cоставной частью входит программа L-Graph I. В L-Graph I есть поддержка следующих устройств:
L-1450, L-761, L-780, L-783, L-791, E14-140, E-154 и E14-440. Файлы,
записанные L-Graph I, могут быть также прочитаны и обработаны с помощью демо-версии программы PowerGraph v. 3.X
lusbapi32.exe (размер: 1 766 204 байт, дата: 13.04.2009)
Библиотека Lusbapi v.3.2 под Windows 98/Me/2000/XP/Vista.

Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ЗАО "Л-Кард":
- модуль E14-140
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
В состав архива входят USB драйвер, библиотека, примеры ...

Внимание!!! В этой версии библиотеки используется новый USB драйвер. Т.о при переходе со старых версий Lusbapi на более новую версию 3.2, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.
lusbapi33.exe (размер: 1 767 602 байт, дата: 19.11.2010)
Библиотека Lusbapi v.3.3 под Windows 98/Me/2000/XP/Vista/7.
Самораспаковывающийся архив с программным обеспечением для следующих USB устройств от фирмы ООО "Л Кард":
- модуль E14-140 (Rev. "A" и "B")
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
В состав архива входят USB драйвер, библиотека, примеры ...

Внимание!!! В этой версии библиотеки используется новый USB драйвер. Т.о при переходе со старых версий Lusbapi на версию 3.2 и выше, конечному пользователю следует через "Device Manager" ("Диспетчер устройств") переключить USB модуль на работу с новым драйвером.
modulesviewer11.exe (размер: 1 114 183 байт, дата: 17.10.2008)
Утилита ModulesViewer v.1.1 для мониторинга USB модулей. Используется библиотека Lusbapi v.3.2.
Самораспаковывающийся архив с исходными текстами.

Поддерживаются следующие USB устройства от фирмы ЗАО "Л-Кард":
- модуль E14-140
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
Проект построен в среде Borland C++ Builder 5.0.
modulesviewer12.exe (размер: 1 126 553 байт, дата: 13.10.2009)
Утилита ModulesViewer v.1.2 для мониторинга USB модулей. Используется библиотека Lusbapi v.3.3.
Самораспаковывающийся архив с исходными текстами.

Поддерживаются следующие USB устройства от фирмы ООО "Л Кард":
- модуль E14-140 (Rev. "A" и "B")
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
Проект построен в среде Borland C++ Builder 6.0.
modulesviewer13.exe (размер: 1 246 143 байт, дата: 24.01.2018)
Утилита ModulesViewer v.1.3 для мониторинга USB модулей.
Самораспаковывающийся архив с исходными текстами.

Поддерживаются следующие USB устройства от фирмы ООО "Л Кард":
- модуль E14-140 (Rev. "A" и "B")
- модуль E14-440
- модуль E20-10 (Rev. "A" и "B")
- модуль E-154
- модуль E-310
Проект построен в среде Borland C++ Builder 6.0 с использованием библиотеки Lusbapi v.3.4.

Подключение сигналов, примеры подключения

Сигнальные разъёмы

Назначение и характеристики сигналов приведены в Руководстве. Воспользуйтесь также примерами подключения.

Также читайте следующие полезные статьи по подключению:

Российский производитель и разработчик сертифицированного измерительного оборудования с 1987 года

E14-140M
недорогой внешний модуль АЦП/ЦАП на шину USB
