LGraph2 - многоканальный регистратор-самописец

- возможность отображения вводимых данных с АЦП, не прерывая регистрации
- изменение масштаба по оси X или Y во время регистрации
- возможность паузы регистрации с продолжением визуализации аналоговых каналов

- одновременный ввод данных с различных модулей системы LTR, USB устройств и PCI/PCIe плат
- поддержка одновременной работы до 100 изделий производства L-CARD
- визуализация данных, собранных на разных частотах с разных модулей
- синхронный старт модулей в рамках нескольких крейтов LTR-EU
- простой формат файлов данных позволяет легко экспортировать многомодульные записи во внешние программы

Помимо обычного режима ввода данных в один файл, LGraph2 поддерживает специальные режимы записи:

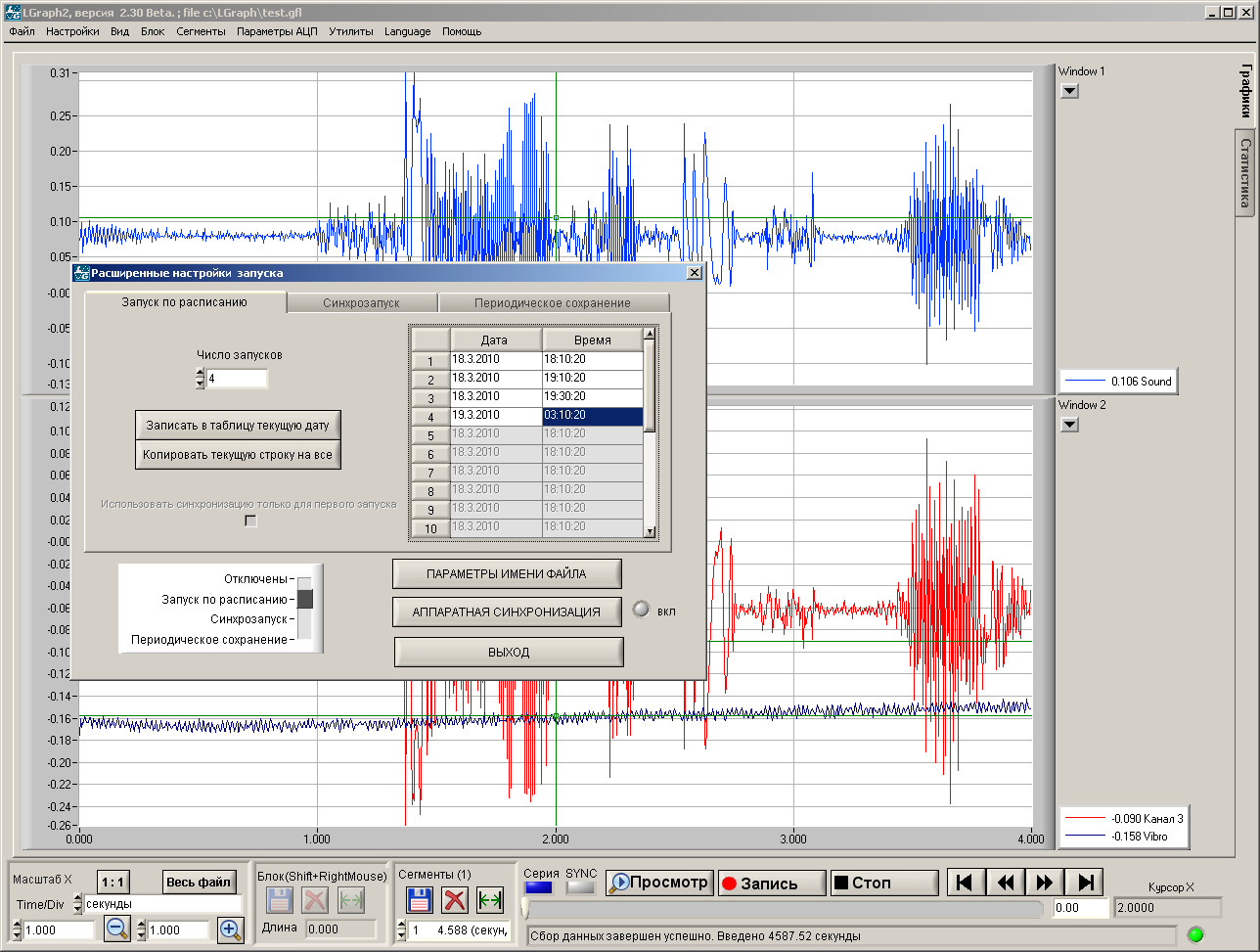

Ввод данных по расписанию. Программа по заданному расписанию запускает ввод данных с АЦП в файл, при этом реализована возможность задать несколько временных отметок, и при достижении каждой LGraph2 будет запускать ввод данных в новый файл.

Серийный запуск. Пользователь устанавливает количество вводов и определяет паузу между ними, после чего программа самостоятельно осуществляет требуемую последовательность операций (по выбору пользователя каждая реализация записывается в отдельный файл или вся последовательность реализаций записывается в один файл).

Периодическое сохранение. В этом режиме после запуска ввода программа осуществляет непрерывный ввод, однако по достижении заданного пользователем интервала программа закрывает файл, в который осуществлялся ввод, и продолжает ввод в новый файл. Данный режим удобен при необходимости длительного ввода, когда требуется максимальная надежность: при выключении или зависании компьютера основная часть введенных данных не пропадает.

Формирование имен файлов и папок. Каждая серия файлов может размещаться в создаваемой новой папке, а имя файла может формироваться как на базе увеличивающегося индекса, так и добавлением текущей даты и времени к имени файла.

После запуска записи данных процесс можно в любой момент приостановить кнопкой «Пауза», отображение данных при этом на экране продолжается. Повторное нажатие кнопки «Пауза» возобновляет запись данных.

Впоследствии группой сегментов можно управлять по собственному усмотрению, объединяя в одном файле или удаляя из него лишнее.

Программа сохраняет файлы данных в двоичном формате. Для преобразования их в формат, подходящий для просмотра и обработки, предназначено окно экспорта данных. Дополнительным удобством обработки является возможность экспорта данных в кодах АЦП, вольтах или с учетом всех масштабирующих коэффициентов в двоичные файлы, которые могут быть использованы в пользовательских программах или непосредственно экспортированы в пакеты Matlab, Origin и им подобные. Пользователь сам определяет, будет ли экспортироваться весь файл целиком или только указанная его часть. При необходимости можно включить добавление в экспортируемый файл столбца времени. Также реализована возможность контролировать точность (число знаков после запятой), с которой будут выводиться числа.

Значения с АЦП могут отображаться как в вольтах, так и преобразованными в физические величины при помощи задаваемых индивидуально для каждого канала калибровочных коэффициентов.

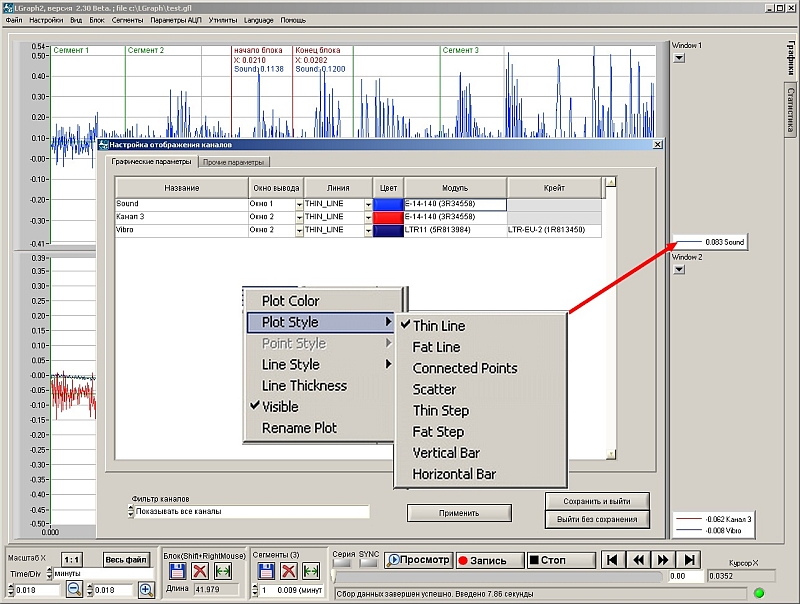

Множество вариантов индивидуальной настройки графика для каждого канала (цвет, ширина линии, тип линии, тип маркера отсчетов АЦП). В программе реализована легенда, располагаемая рядом с окном, в котором выводятся графики. Нажав правой клавишей мыши над нужным графиков в легенде, пользователь получает возможность быстро и удобно изменить графические настройки отображения указанного канала.

Для просмотра конкретных значений сигналов можно включить курсор, графические параметры которого также задаются пользователем.

Программа позволяет отображать данные с АЦП в виде графиков в нескольких окнах, число которых определяется пользователем. В любое из окон можно вывести несколько графиков по своему выбору. Размеры окон можно легко менять, передвигая мышью границу между окнами по вертикали.

Спектроанализатор

В программе реализовано отдельное окно энергетического спектра записанного сигнала с расчетом до 64 гармоник с отображением пиков на графике, с функцией автоопределения или ручного ввода основной частоты для гармонического анализа.

Рассчитанный спектр можно экспортировать в текстовый файл.

Гистограмма

В программе реализовано отдельное окно для расчета гистограмм. Возможно построение двух гистограмм по разным каналам с отображением их в одном окне. Гистограммы могут быть экспортированы в текстовый файл.

Для того, чтобы предоставить пользователю возможность реализовывать специализированные алгоритмы обработки и отображения данных, в программе реализован механизм подключения внешних плагинов. Плагин - это DLL библиотека, в которой должны находиться функции, при помощи которых LGraph2 во время сбора данных, а также во время просмотра файлов передает данные с АЦП и принимает новые. В дистрибутив LGraph2 включены разработанные в «L-CARD» наиболее распространённые плагины, которые могут использоваться как аналоги привычных пользователю приборов, а также как образцы для внесения в них той или иной специфики.

Механизм подключения плагинов обеспечивает:

• Одновременное подключение нескольких плагинов.
• Возможность отображения данных в виде мультиметрных элементов (термометра, бака и т.п.)
• Выполнение расчетов в реальном масштабе времени во время сбора данных
• Реализация алгоритмов с обратной связью (управление ЦАП и ТТЛ линиями во время сбора данных)
• Возможность создавать расчетные каналы, которые можно сохранять и просматривать в виде стандартных файлов данных LGraph2
• Сохранение значений всех визуальных элементов в текстовый файл в режиме журнала

Список поставляемых плагинов:
