Система измерения тангенциального сопротивления льняных тканей

Внедрение: 2014 г.

В диссертационной работе [1] для реализации метода определения тангенциального сопротивления текстильных полотен разработана автоматизированная измерительная система с применением преобразователя E14‑140.

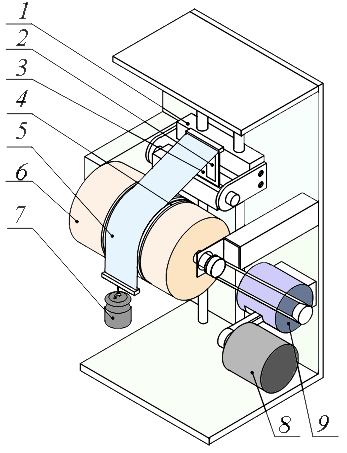

На рисунке 1 приведена механическая конструкция устройства. Одна из проб 4 (нижняя проба), закреплена на цилиндрической поверхности барабана 6, а другая проба 5 (верхняя проба) одним концом закреплена в зажиме датчика усилия, а вторым концом в зажиме с грузом 7, обеспечивающим давление и охват вращающегося барабана. Барабан приводится в движение с помощью двигателя 8 через редуктор 9. Силу тангенциального сопротивления фиксируют датчиком усилия. Датчик усилия состоит из металлической балки 3 с наклеенными тензорезисторами 2, подключенными по мостовой схеме. Каретку 1 можно перемещать вдоль вертикальных направляющих и фиксировать, благодаря чему возможно проведение испытаний при разных углах охвата полотен. Таким образом, имитируются различные условия взаимодействия текстильных полотен при эксплуатации одежды.



Рисунок 1. Механическая конструкция устройства: 1 – каретка; 2 – тензорезисторы; 3 – металлическая балка; 4 – нижняя проба; 5 – верхняя проба; 6 – барабан; 7 – груз; 8 – двигатель; 9 – редуктор.






Рисунок 2. Структурная схема измерительной системы: Д – тензодатчик; У – усилитель; АЦП – E14‑140; ПК – персональный компьютер.



Усилитель реализован на инструментальном усилителе AD627 фирмы Analog Devices.

Для получения визуального отображения усиленного сигнала на персональном компьютере (ПК) использован модуль АЦП E14‑140.

Для обработки на ПК данных, полученных с модуля АЦП, использована свободно распространяемая программа LGraph2.

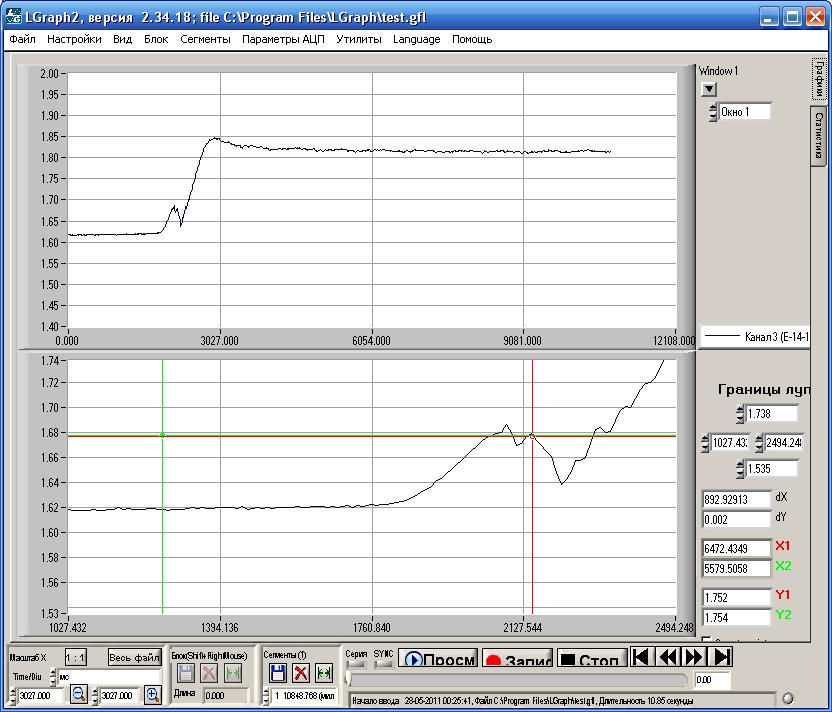

Рисунок 3. Рабочее окно программы LGraph2.

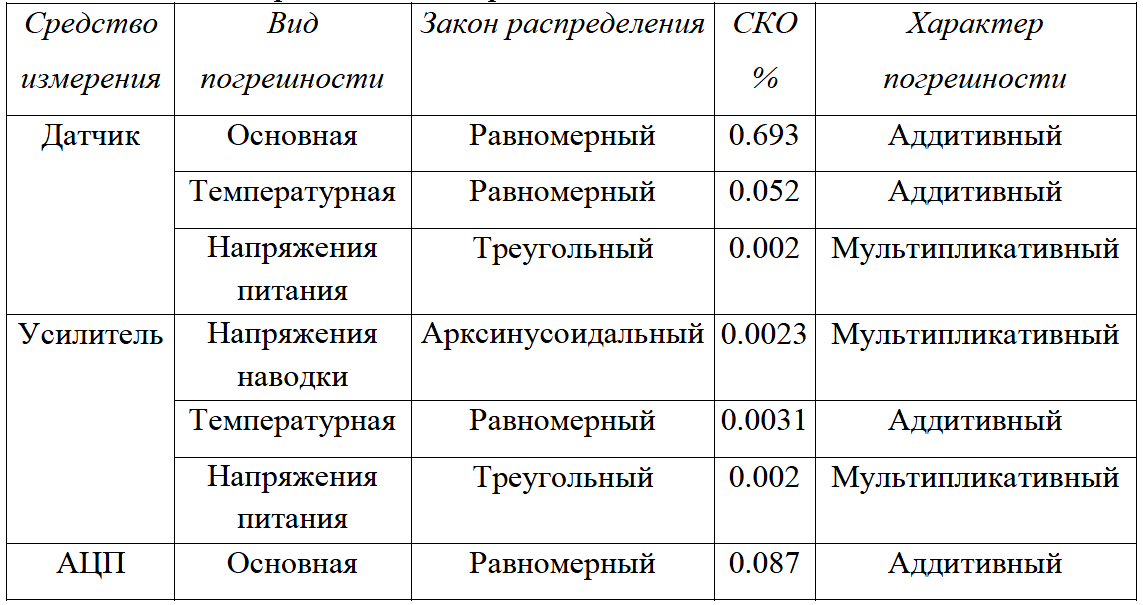

Проведена метрологическая оценка полученного канала измерения с результатами, приведёнными в таблице:





Выводы:

  • На основании проведённых исследований разработан метод прогнозирования коэффициента тангенциального сопротивления (КТС) льняных тканей, позволяющий разрабатывать ткани с заданными свойствами и научно обоснованно выбирать ткани для швейных изделий по переплетению.
  • Данные исследования позволили предложить градацию по КТС и разработать рекомендации по конфекционированию материалов с учетом КТС. Составлены справочные данные по КТС льнохлопковых тканей.
  • Разработаны практические рекомендации по использованию результатов исследований для текстильных и швейных предприятий.



Источник:
Флегонтов А.Н. Диссертация на соискание ученой степени кандидата технических наук «Разработка методов оценки и прогнозирования тангенциального сопротивления льняных тканей». – Кострома. – 2014. – С. 131.
