Цифровой геофизический регистратор на основе АЦП E14‑440

Внедрение: 2018 г.

В представленной работе [1] рассмотрены принципы создания простого универсального геофизического регистратора на основе модуля АЦП E14‑440. Такое устройство может использоваться в учебных и производственных целях при выполнении различного рода геофизических наблюдений с подключением датчиков геофизических полей. Внешний вид разработанного цифрового геофизического регистратора показан на рисунке 1. Запись результатов измерений выполняется в цифровой форме на мобильный полевой персональный компьютер.

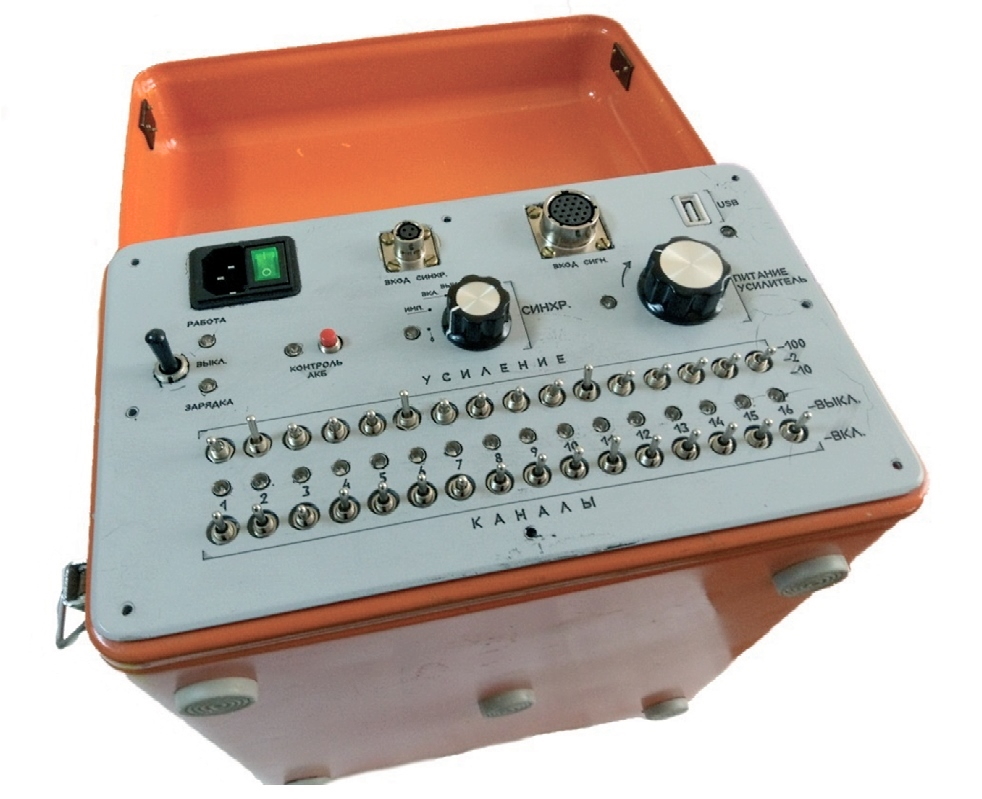

Рисунок 1. Внешний вид цифрового геофизического регистратора.



Одним из практических предназначений геофизического регистратора является его использование при малоглубинных сейсмических исследованиях методами преломлённых и отражённых волн.

Для схемы аналогового входа простого учебно-производственного геофизического регистратора было применено традиционное решение на основе инструментального усилителя (AD620) и операционного усилителя (OP07). В работе с модулем АЦП было использовано ПО LGraph2. Данная программа позволяет записывать и просматривать показания каждого из каналов в отдельном диалоговом окне, как это показано на рисунке 2.

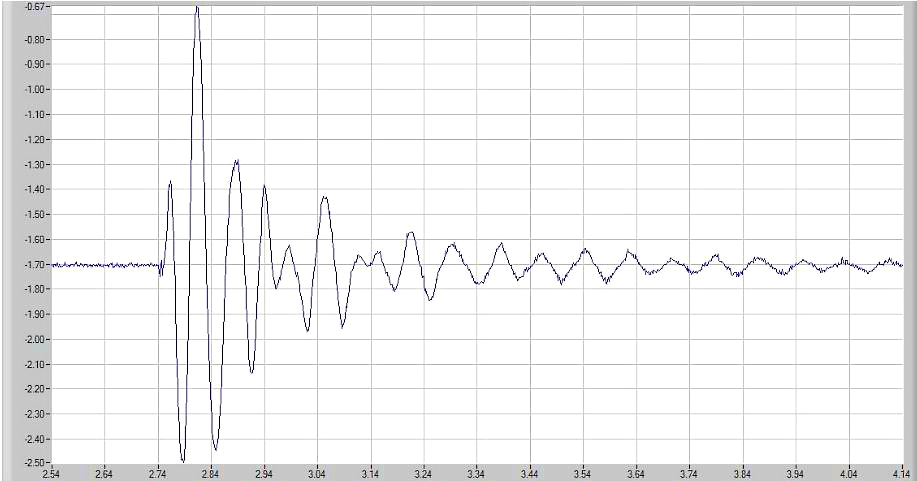

Рисунок 2. Усиленный в 10 раз сигнал с сейсмического датчика в окне программы LGraph2.



В целом реализованный вариант геофизического регистратора является хорошим учебным пособием, предназначенным для выполнения малоглубинных сейсмических исследований при инженерно-геологических изысканиях.

Автор выражает благодарность своему руководителю проф. В.Н. Глазневу за постановку задачи исследования и помощь в её реализации.

Источник:
Гильмундинов А.Ю. Разработка цифрового геофизического регистратора на основе АЦП L‑Card E14‑440 // Современные проблемы и опыт гидрогеологических, инженерно-геологических и эколого-геологических исследований на территории Центрально-Черноземного региона: материалы региональной научно-практической конференции. – Воронеж, изд-во: Издательско-полиграфический центр "Научная книга". – 2018. – С. 156‑160.


Разработчик: Гильмундинов А.Ю. (ФГБОУ ВО «Воронежский государственный университет», г. Воронеж)
