Испытательный комплекс для сравнения энерговыработки фотоэлектрических преобразователей

Внедрение: 2013 - 2014 г.

Группой учёных из физико-технического института им. А.Ф. Иоффе в двух статьях ( [1], [2] ) в разные годы описывается  Испытательный комплекс для сравнения энерговыработки фотоэлектрических преобразователей с применением Установки измерительной LTR-EU-2. Виды на испытательный комплекс из помещения и с крыши показаны на рисунках 1 и 2.

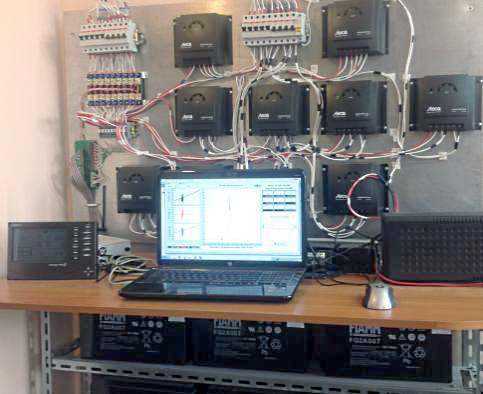

Рисунок 1. Внешний вид из помещения испытательного комплекса.

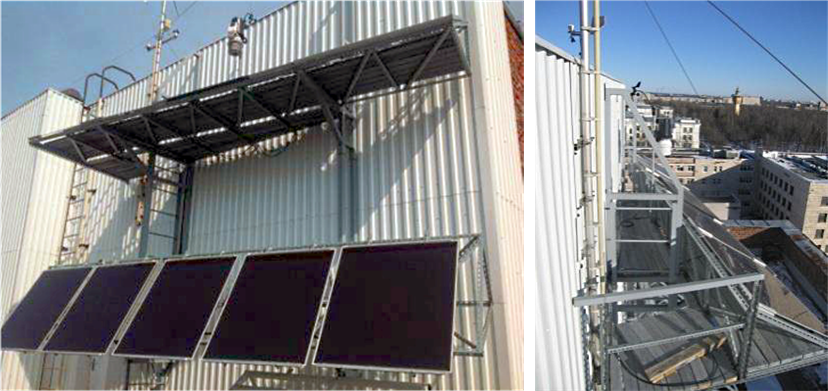

Рисунок 2. Внешний вид c крыши испытательного комплекса.

Основными составляющими частями комплекса являются: солнечные модули различного типа, контроллеры заряда с mppt алгоритмом (поддержание энерговыработки модулей в оптимальной точке), аккумуляторные батареи AGM, система нагрузок, Установка измерительная LTR-EU-2 c модулями измерения токов и напряжений (измерение энерговыработки каждого модуля) и метеостанция Davis Vantage Pro 2 для мониторинга параметров окружающей среды.

На испытательном комплексе были исследованы фотоэлектрических преобразователи следующих типов:

• Тонкоплёночные фотоэлектрические модули тандемного типа ТПФМ ТТ 1 и ТПФМ ТТ 2.
• Sharp (тандемный аморфный и микрокристаллический кремний α-Si/μc-Si).
• Si sm  (монокристаллический кремний c-Si).
• SI lg   (монокристаллический кремний  c-SI).
• Pramac MCPH P7L (обозначения: pr123, pr125).
• Sharp NA-851(WQ) (обозначение: sharp)
• ФСМ 70/150 - 2-х сторонний (обозначения: si-sm, si-lg)

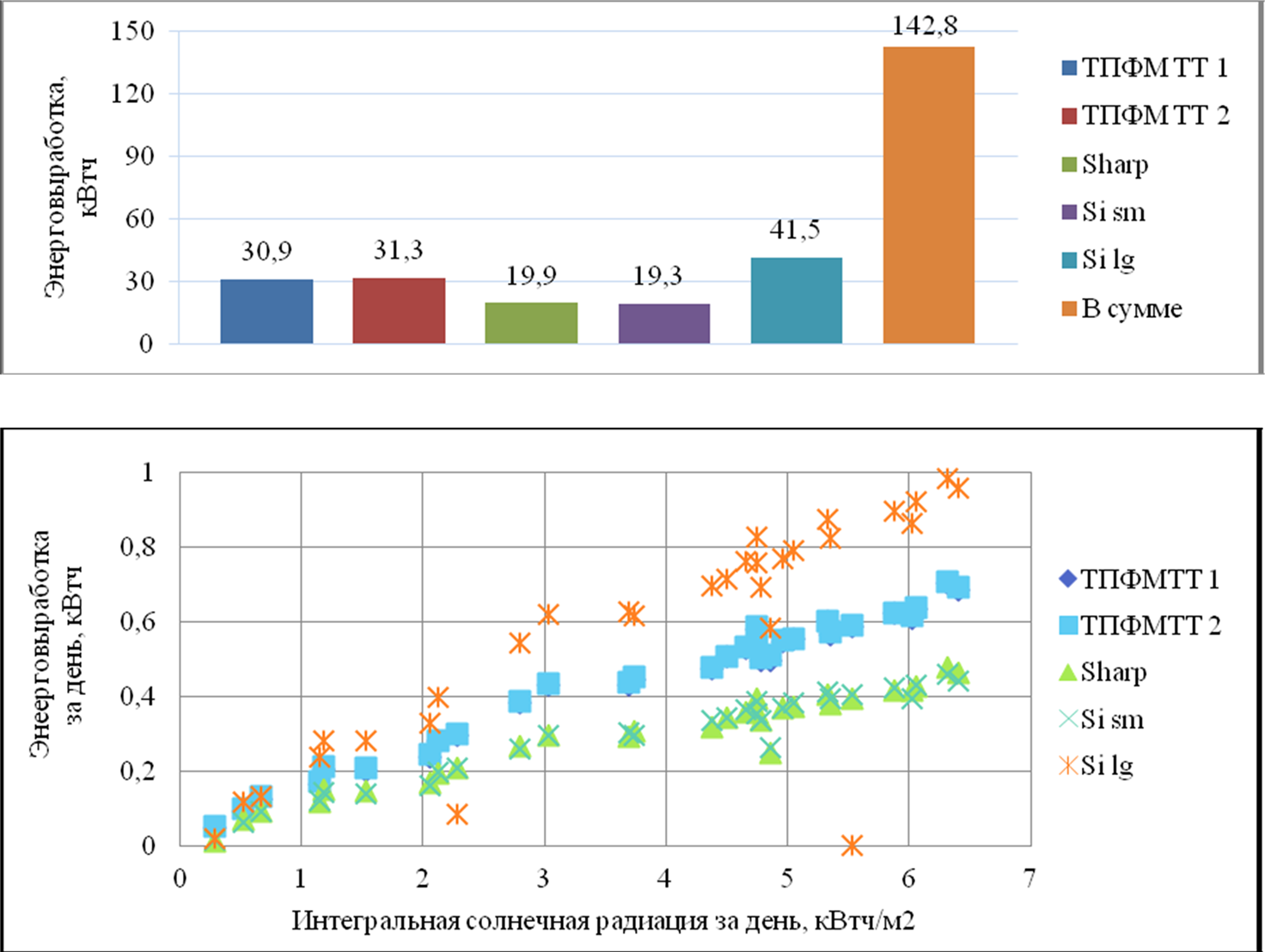

Рисунок 3. Энерговыработка солнечных модулей за апрель-март 2013 (верхний график) и влияние интегральной суточной падающей солнечной радиации на энерговыработку различных солнечных модулей (нижний график).

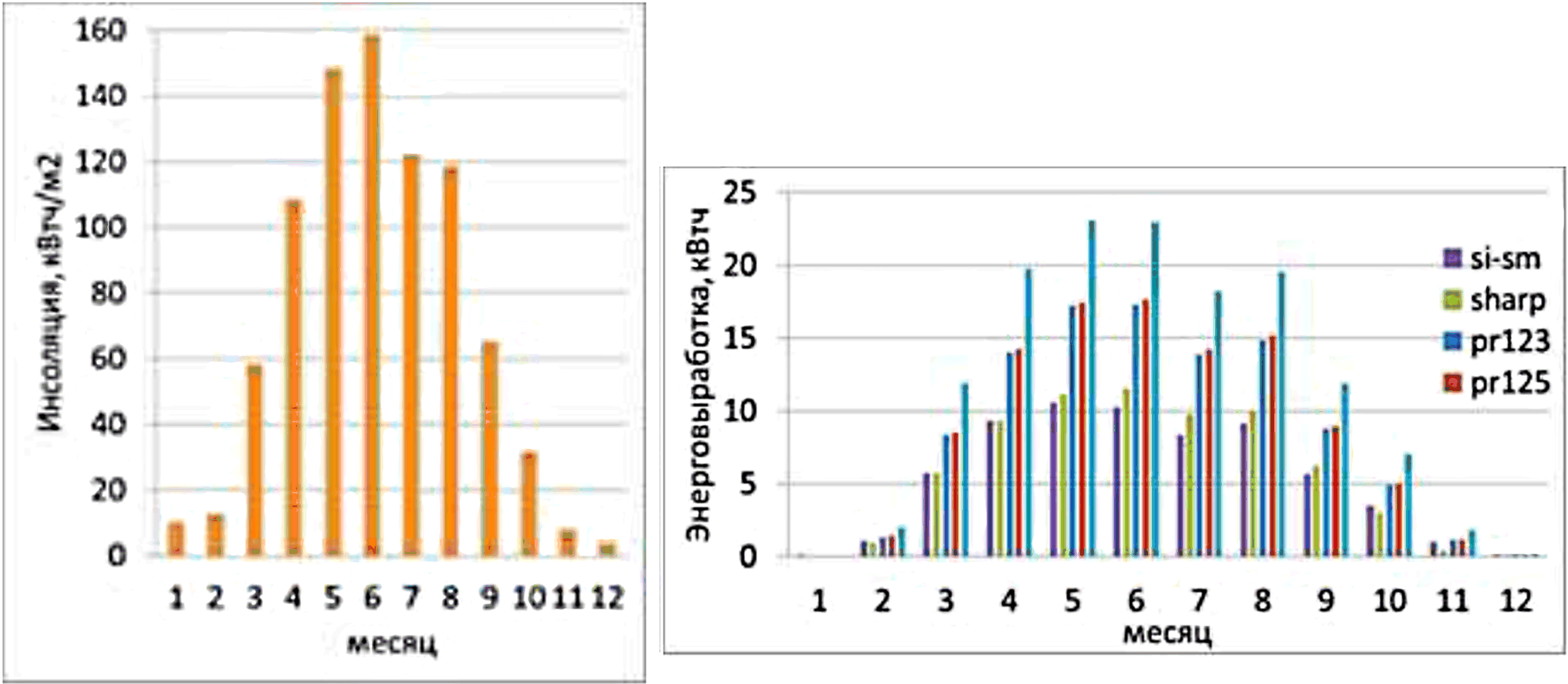

Рисунок 4. Распределение солнечной радиации и выработки энергии от фотоэлектрических преобразователей по месяцам (период апрель 2013 - март 2014).

Созданный испытательный комплекс является полноценной энергетической системой. Его длительное использование в каком-либо из регионов позволит составить заключения об эффективности или неэффективности применения фотоэлектрических модулей различного типа на данной местности.

Источники:

1. Вербицкий В.Н., Бобыль А.В., Богданов Д. А., Теруков Е.И. Результаты круглогодичного мониторинга фотоэлектрических преобразователей, изготовленных с использованием различных технологических процессов // III Международная научно-практическая конференция: Теория и практика современных электрохимических производств. Сборник тезисов докладов. – СПб. – 2014. – С. 114 – 116.
2. Вербицкий В.Н., Иванов Г.А., Бобыль А.В., Теруков Е.И. Испытательный комплекс для сравнения эффективности энерговыработки фотоэлектрических преобразователей изготовленных по различным технологиям в зависимости от условий окружающей среды // Сборник материалов I Всероссийской научной конференции: Наноструктурированные материалы и преобразовательные устройства для солнечных элементов 3-го поколения. – Чебоксары. – 2013.  – С. 84 – 86.

Разработчик: Вербицкий В.Н., Бобыль А.В., Богданов Д. А., Теруков Е.И., Иванов Г.А.
