Оборудование L-Card в кластере экспериментально-диагностических модулей МГТУ им. Баумана

Внедрение: 2012 г.

Оборудование «Л Кард» применено в МГТУ им. Н.Э.Баумана в кластере экспериментально-диагностических модулей «Пучок-М».

Модуль М3 – опто-энергогенерирующий для экспериментальных исследований:

• процессов генерации мощного высокоэнергетичного когерентного излучения БИК–УФ-диапазона спектра;
• спектрально-яркостных характеристик источников излучения высокой спектральной яркости;
• фундаментальные и прикладные исследования радиационно-плазмодинамических процессов генерации, нагрева и ускорения гиперзвуковых излучающих плазменных потоков в вакууме и газовых средах;
• физики нового класса электрических разрядов – сильноточных излучающих плазмодинамических разрядов;
• радиационно-теплофизических, радиационно-плазмодинамических и оптомеханических процессов многофакторного взаимодействия гиперзвуковых потоков плотной излучающей плазмы сложного химического и ионизационного состава, мощного когерентного, теплового коротковолнового (hν ~ 10 – 400 эВ) излучения и сильных ударных волн с веществом различных агрегатных состояний;
• теплофизических, оптических, переносных (транспортных) характеристик плотной плазмы сложного химического и ионизационного состава в неисследованной области экстремально высоких параметров и плотностей вводимых в среду энергий, в том числе – в условиях интенсивных радиационных и ударно-волновых нагрузок;
• диагностика и метрология потоков мощного теплового и когерентного излучения.

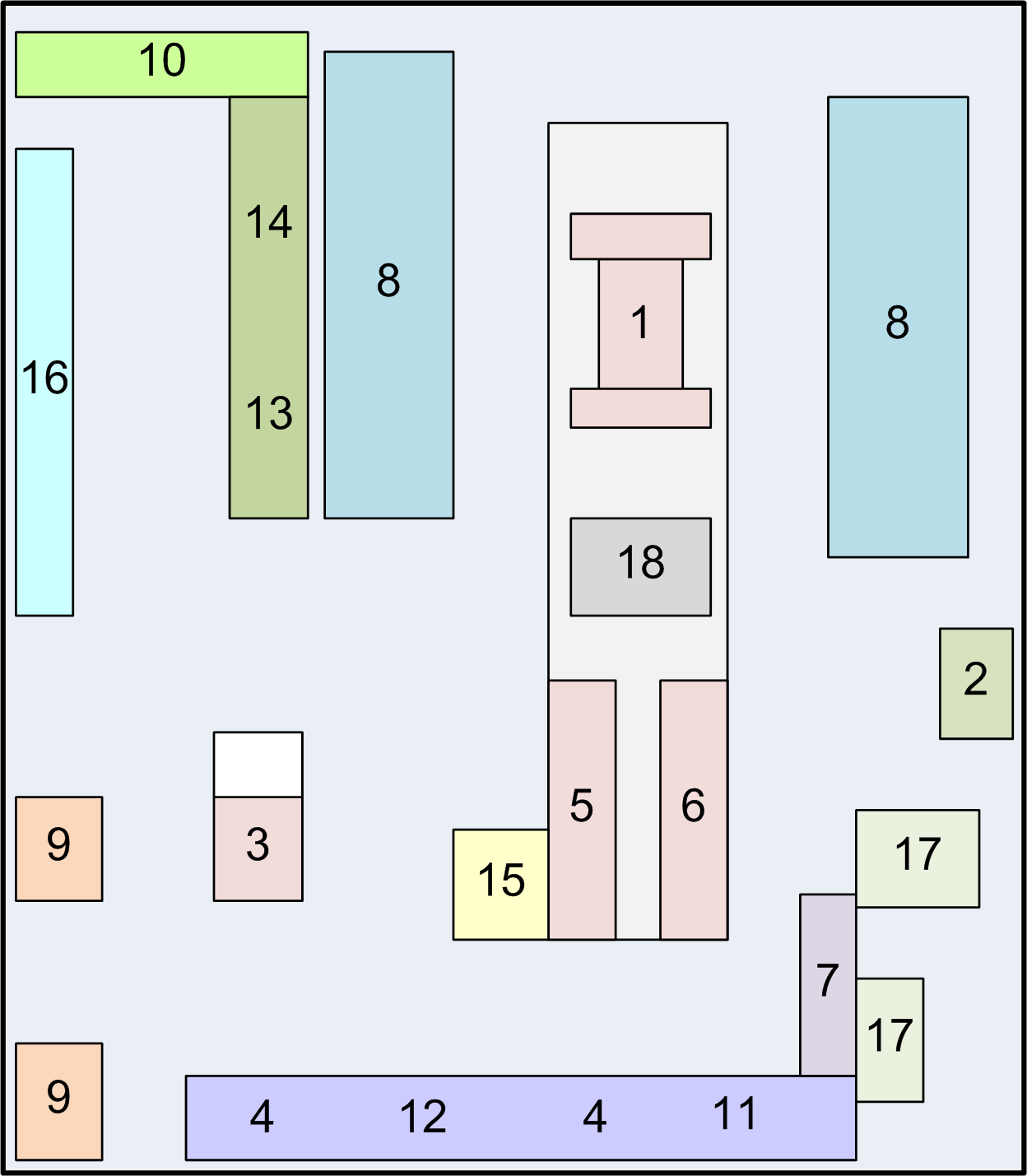

Стендовое опто-электрофизическое оборудование

Фотохимический реактор (ФКГ-500).  Источник возбуждения спектров (ИВС-23).  Источник сплошного спектра (ИСИ-1).  Модули твердотельных лазерных излучателей (ГОС-1000, ГОР-300).  Молекулярный газовый лазер (Carl Zeiss ILA120-1).  Ar-лазер.  Блок высокоскоростных регистраторов – спектроанализаторов (ФДУК 2УТ, 12СТ, 100УВ).  Блоки емкостных накопителей энергии (W~2·106 Дж).  Блоки питания твердотельных лазеров.  Высокоразрешающие спектрографы (ДФС-45, ИСП-30).  Сканирующий интерферометр Фабри-Перо (THORLABS SA200-5A).  Анализатор пространственного распределения интенсивности излучения (THORLABS BP-109UV).  Анализатор временного распределения и интегральной мощности излучения (OPHIR 30A-P-RP).  Голографическая интерферометрическая установка (УИГ-1М). Блок регистрации и аналогово-цифрового преобразования сигналов (L-Card LTR-EU-8-1, L-791, L-783M).   Комплекс генерации и преобразования сигналов и импульсов (С8‑14,17; И1-18; И2-26; Г5-15, 26, 54, 56, 75).  Генераторы вакуума (АВР-50, ТМН-500).  Вакуумные модули (TRINOS, PFEIFFER).

Модуль М4 – вакуумной эмиссионной спектроскопии и УФ–БИК – спектрофотометрии

• Исследования оптических, опто-теплофизических характеристик процессов взаимодействия излучения высокой плотности мощности с конструкционными материалами и газоплазменными активными средами в ВУФ–БИК диапазоне спектра.
• Диагностика и метрология потоков мощного теплового и когерентного излучения в зоне воздействия.
• Исследование спектрально-яркостных характеристик коротковолновых источников излучения высокой спектральной яркости.

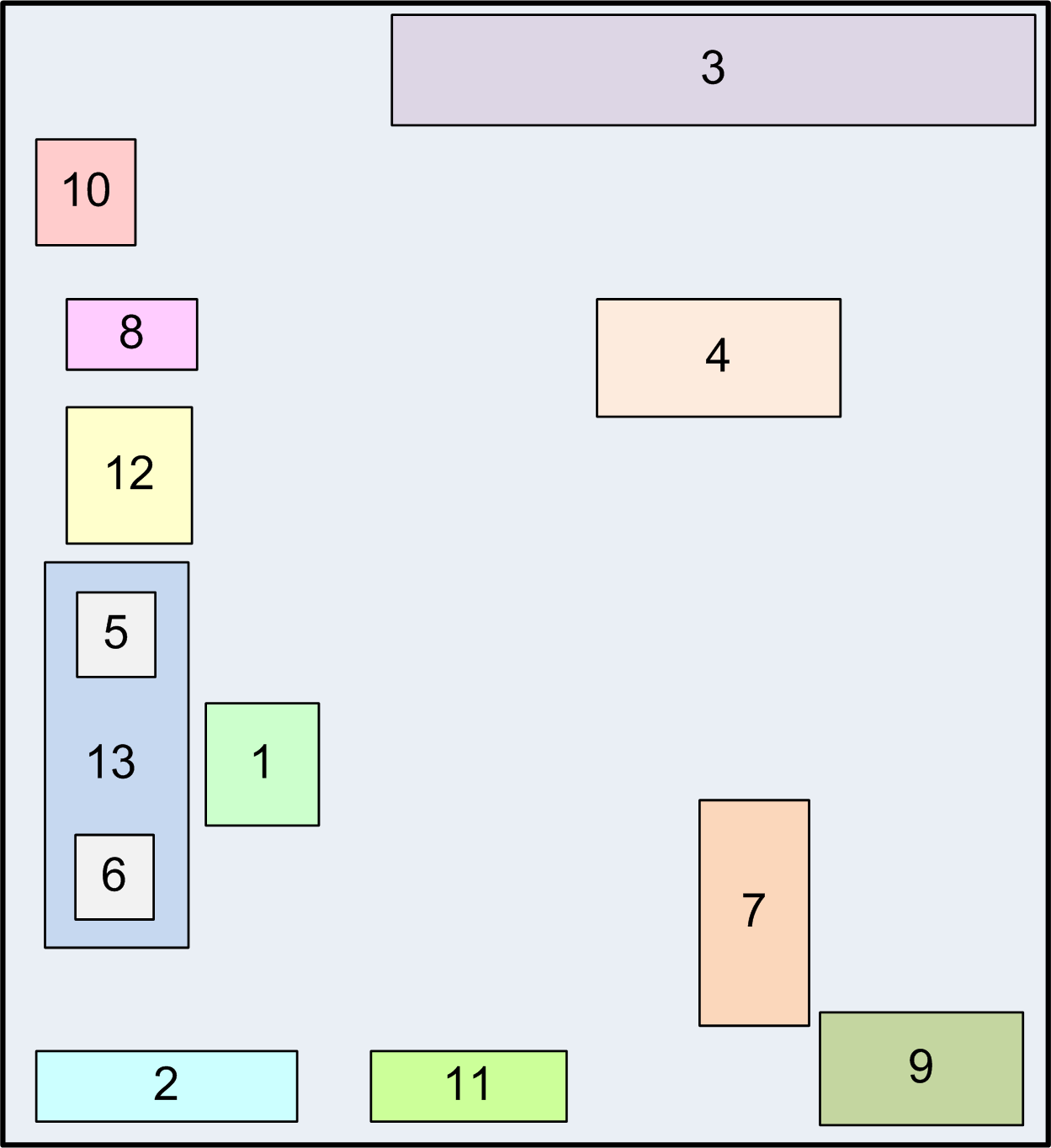

Стендовое опто-электрофизическое оборудование

ВУФ монохроматор/спектрометр (McPherson 234/302).  Фотоэлектронный анализатор энергии заряженных частиц с детектором Линке SPECS Themis-600.  Блок импульсной плазменной спектроскопии (LIBS) Andor Mechelle 5000+Andor iStar DH734-18F-03.  Компактный наносекундный твердотельный лазер с конвективным охлаждением активной среды.  Молекулярный газовый лазер (Carl Zeiss ILA120-1).  Комплекс генерации и преобразования сигналов и импульсов (С8‑14,17; И1-18; И2-26; Г5-15, 26, 54, 56, 75).  Дифракционные спектрографы высокой дисперсии (ДФС-45, ИСП-30) с высокоскоростными УФ-ВД электро-оптическими регистраторами спектров (ВидеоСпектр).  Сканирующий интерферометр Фабри-Перо (THORLABS SA200-5A).  Анализатор пространственного распределения интенсивности излучения (THORLABS BP-109UV).  Анализатор временного распределения и интегральной мощности излучения (OPHIR 30A-P-RP).  Блок высокоскоростных регистраторов-анализаторов (ФДУК 2УТ, 12СТ, 100УВ).  Голографическая интерферометрическая установка (УИГ-1М).  Блок регистрации и аналогово-цифрового преобразования сигналов (L-Card LTR-EU-8-1, L-791, L-783M).  Ar-лазер.  Вакуумный генератор (АВР-50, ТМН-500).  Вакуумный модуль (TRINOS, PFEIFFER).

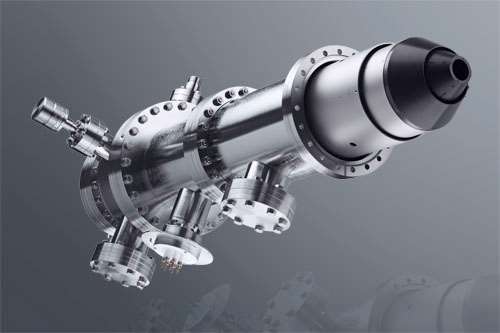

Фотоэлектронный анализатор энергии заряженных частиц с детектором Линке SPECS Themis-600.

В середине 2014 года уникальная научная установка (УНУ) «Пучок-М» вошла в число победителей конкурса по мероприятию «Поддержка и развитие уникальных научных установок» федеральной целевой программы «Исследования и разработки по приоритетным направлениям развития научно-технологического комплекса России на 2014-2020 годы» и получила финансовую поддержку государства в лице Минобрнауки РФ.
Научным руководителем УНУ «Пучок-М» является д.ф.-м.н., проф. Ю.С. Протасов.

Разработчик: Московский государственный технический университет им. Н.Э.Баумана
