Система диагностики механизмов ОМСД-02

Внедрение: 2005 г.

Многофункциональная PCI-плата AЦП/ЦАП L-791 применена в сертифицированной системе диагностики механизмов ОМСД-02. Все приводимые ниже данные об этой системе и фото взяты с сайта компании OOO «ДиаТех».

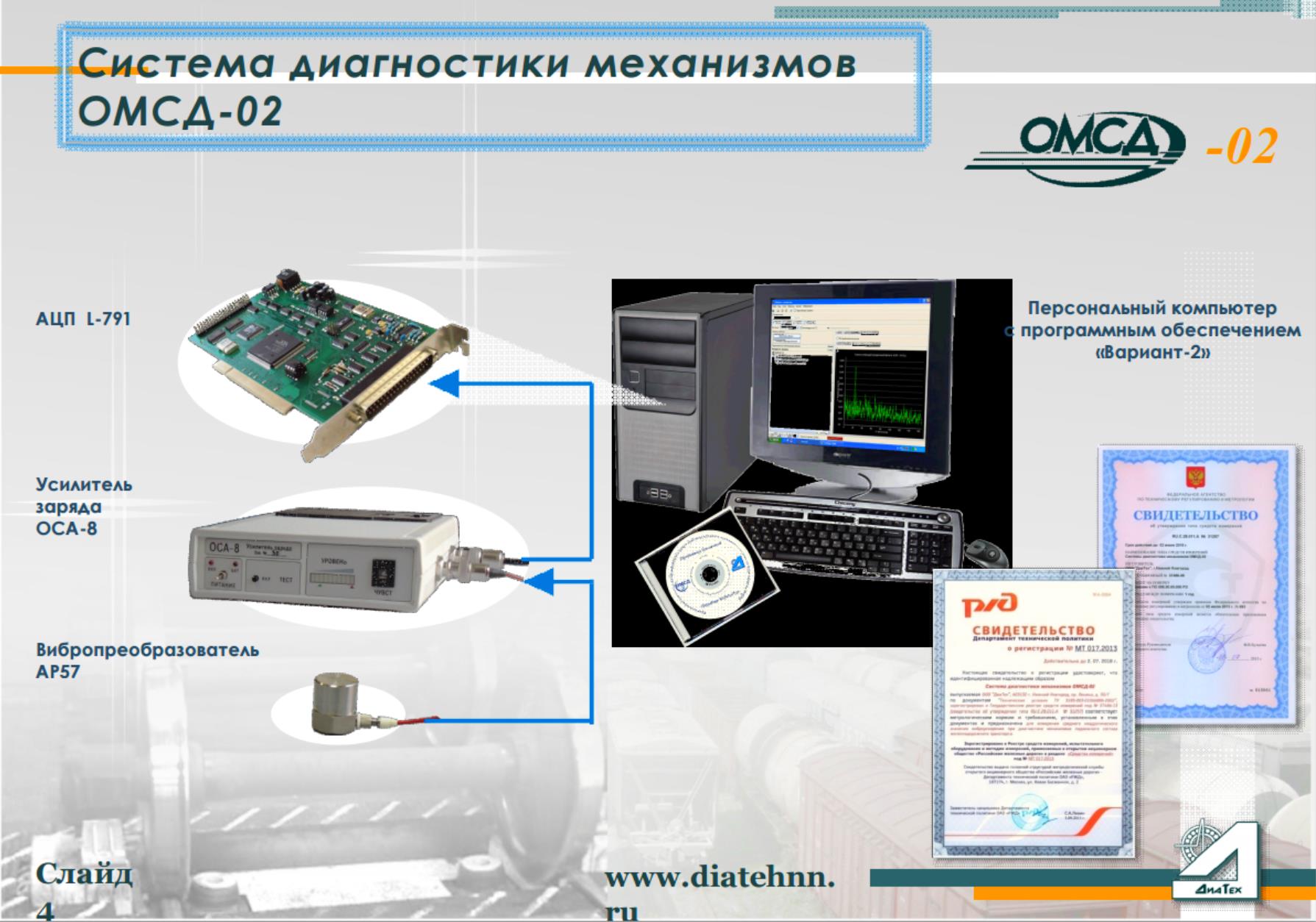

Система ОМСД-02 предназначена для измерения среднего квадратического значения (СКЗ) виброускорения при диагностике механизмов всех видов подвижного состава железнодорожного транспорта. ОМСД-02 представляет собой информационно-измерительную систему с обменом информации по измерительным каналам. Измерительный канал системы ОМСД-02 включает:

•  первичный преобразователь – вибропреобразователь пьезоэлектрический АР 57;
•  усилитель заряда ОСА-8;
•  АЦП L-791;
•  ПЭВМ работающий в среде Windows ХР/Vista.

Количество измерительных каналов системы – 16. Диапазон рабочих частот  –  от 5 до 8000 Гц. Амплитудный диапазон измеряемых системой сигналов виброускорения (СКЗ) – от 0,2 до 350 м/с².

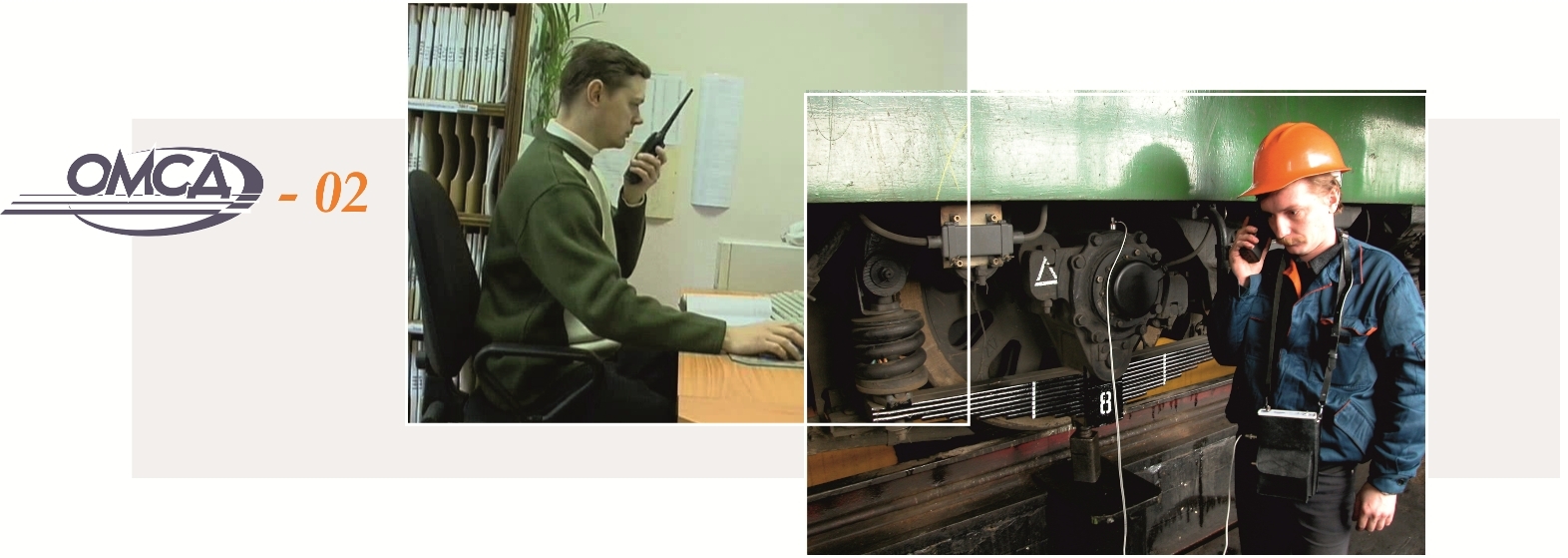

Система диагностики механизмов ОМСД-02 зарекомендовала себя как надежная, высокоэффективная система с развитым программным обеспечением. Система с 2005 года успешно эксплуатируется  во всех хозяйствах железнодорожного транспорта РФ. Одной из отличительных особенностей системы диагностики ОМСД-02 является возможность использования сетевых технологий, посредством которых производится дистанционное выявление неисправностей оборудования системы, обновление программного обеспечения,  сбор и статистическая обработка результатов диагностики по всем подключенным к сети  системам.

     Преимущества системы перед аналогами:

•  гибкость архитектуры построения функциональных блоков под конкретные задачи, что минимизирует ее цену и расширяет область применения;
•  использование одного компьютера при подключении до 16 контрольных стендов;
•  высокая достоверность выявления дефектов;
•  от оператора не требуется каких-либо специальных знаний и вмешательства в технологический процесс диагностики;
•  накопление базы данных с возможностью перехода к прогнозу остаточного ресурса и ремонту по фактическому состоянию;
•  осуществление мониторинга диагностики деталей и узлов подвижного состава в линейных предприятиях на базе Дистанционного Диагностического центра.

Система ОМСД-02 сертифицирована Госстандартом РФ, свидетельство RU.C.28.011.A № 31257 и регистрационный № 37486-08. Система  зарегистрирована в отраслевом Реестре СИ применяемых в ОАО «РЖД» за № МТ 017.2013.

Разработчик: OOO «ДиаТех»
