Установка "Изучение индикаторных диаграмм одноступенчатого поршневого компрессора" ТД-015

Внедрение: 2014 г.

Мы продолжаем публиковать примеры применения измерительных приборов компании ООО "Л Кард" в учебном оборудовании.

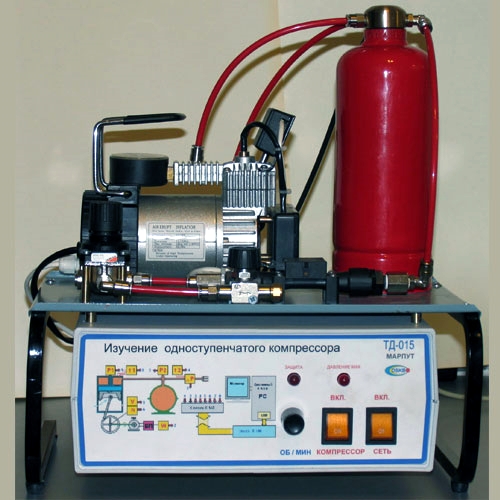

Установка для изучения ТД‑015 предназначена для изучения реальных индикаторных диаграмм одноступенчатого поршневого компрессора и исследования его термодинамических характеристик.

В качестве объекта исследования используется одноступенчатый поршневой компрессор, оснащенный набором датчиков для измерения температуры, давления, расхода, объема, частоты вращения вала, мощности и др. Сбор и обработка измерительной информации с датчиков, её визуализация и документирование осуществляется компьютерным информационно-измерительным комплексом.

Основой комплекса является персональный компьютер с установленной на нем операционной системой Windows 7. Система ввода-вывода цифровой и аналоговой информации выполнена на базе модуля Е14‑140‑М и содержит многоканальный АЦП (32/16), двухканальный ЦАП и 16-битовые входные и выходные каналы. Модуль Е14‑140‑М  располагается в приборном блоке установки. Интерфейс сопряжения с компьютером – USB.

Программное обеспечение содержит как общие элементы, обеспечивающие функционирование системы, так и конкретные программы выполнения лабораторной работы. Пользовательский интерфейс носит дружественный характер и не требует никаких особых знаний по программированию.

Технические характеристики:

Напряжение питающей сети, В 220+10 %
Частота, Гц 50±1
Потребляемая мощность, не более, В*А 1000
Компрессор:
Напряжение питания компрессора, В 12
Потребляемый ток, А 14
Потребляемая мощность, не более, В*А 700
Максимальное давление, кг/см2 10
Производительность л/мин 35
Интерфейс связи USB
Операционная система Windows 7



Источник:

Установка "Изучение индикаторных диаграмм одноступенчатого поршневого компрессора" ТД‑015: [Электронный ресурс] // Русучприбор. Портал учебного оборудования. – М., – 2017. – URL: http://www.rusuchpribor.info/teplotehnika-termodinamika/ustanovka-izuche.... (Дата обращения: 11.06.19).
