Потенциостатическое устройство ПИ‑2МК‑10А

Внедрение: 2013 г.

Программно-технический комплекс, состоящий из потенциостатического устройства (потенциостата) ПИ‑2МК‑10А, преобразователя измерительного E14-440D и программного обеспечения Powergraph (в дальнейшем – ПТК) предназначен для проведения широкого спектра научных исследований в различных областях химии и физики. В частности, для исследования электрохимических процессов, протекающих в системе электрод-электролит.

Основной функцией потенциостата является поддержание поляризирующего напряжения между электродом сравнения и рабочим электродом на заданном уровне и измерение поляризирующего тока.

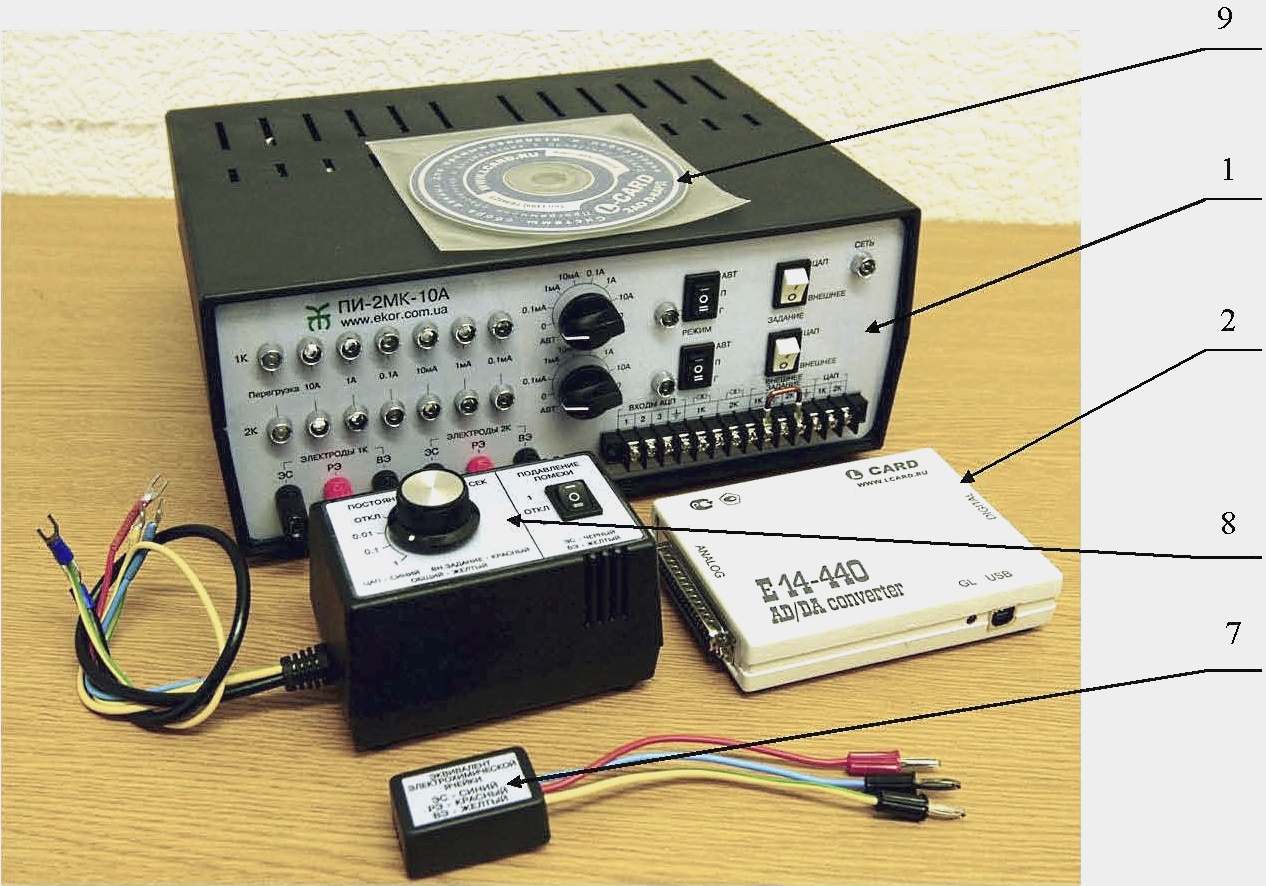

Рисунок 1. Комплектность поставки ПТК: 1 – потенциостат ПИ-2МК-10А; 2 – преобразователь измерительный Е14-440D; 7 – эквивалент электрохимической ячейки; 8 – фильтр; 9 – DVD-диски с программным обеспечением.

Отличительными особенностями ПТК являются:

1. Возможность работы на заземленных объектах (в т.ч. в промышленных условиях, в средах, находящихся непосредственно внутри работающих аппаратов).
2. Возможность одновременного независимого исследования двух электродных систем по двум каналам в одном растворе (позволяет производить одновременные исследования разных материалов в одном растворе в абсолютно одинаковых условиях).
3. Возможность формирования сигнала поляризации сложной формы.
4. Возможность формирования токов величиной до 5 А.

.

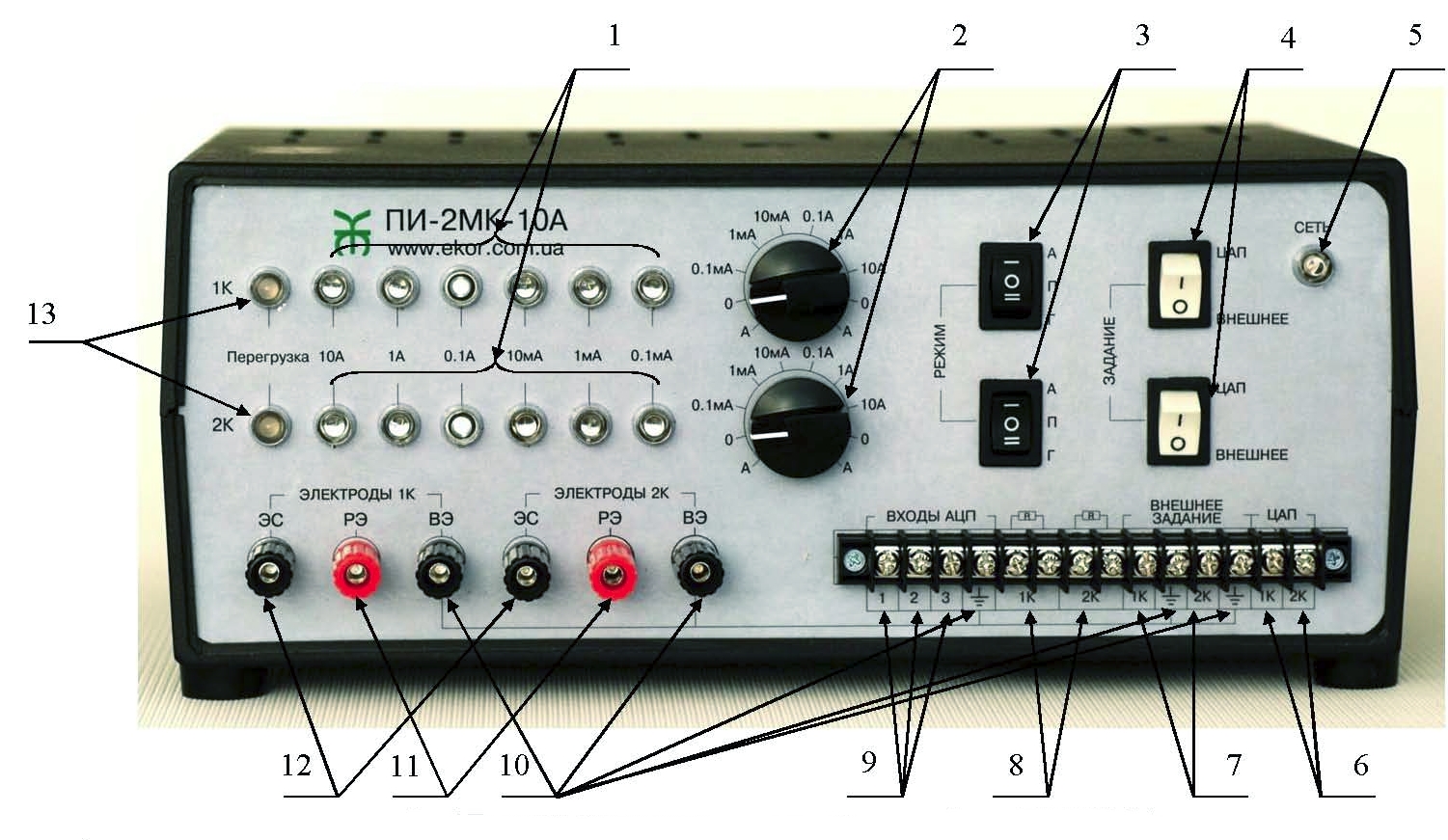

Рисунок 2. Передняя панель потенциостатического устройства ПИ-2МК-10А: 1 – индикатор токового предела; 2 – переключатель токовых пределов (0 – отключен рабочий электрод, А – автоматическое переключение токового предела); 3 – переключатель режима работы (А – автоматическое переключение режима, П – потенциостат, Г – гальваностат); 4 – переключатель задания (ЦАП – задание с компьютера, ВНЕШНЕЕ – задание с внешнего источника); 5 – индикатор питания; РАЗЪЕМЫ: 6 – выходы задания с платы ЦАП; 7 – вход внешнего задания; 8 – подключение внешнего токоизмерительного резистора; 9 – подключение внешних сигналов; 10 – подключение вспомогательного электрода (земля); 11 – подключение рабочего электрода; 12 – подключение электрода сравнения; 13 – индикация перегрузки по выходному напряжению.

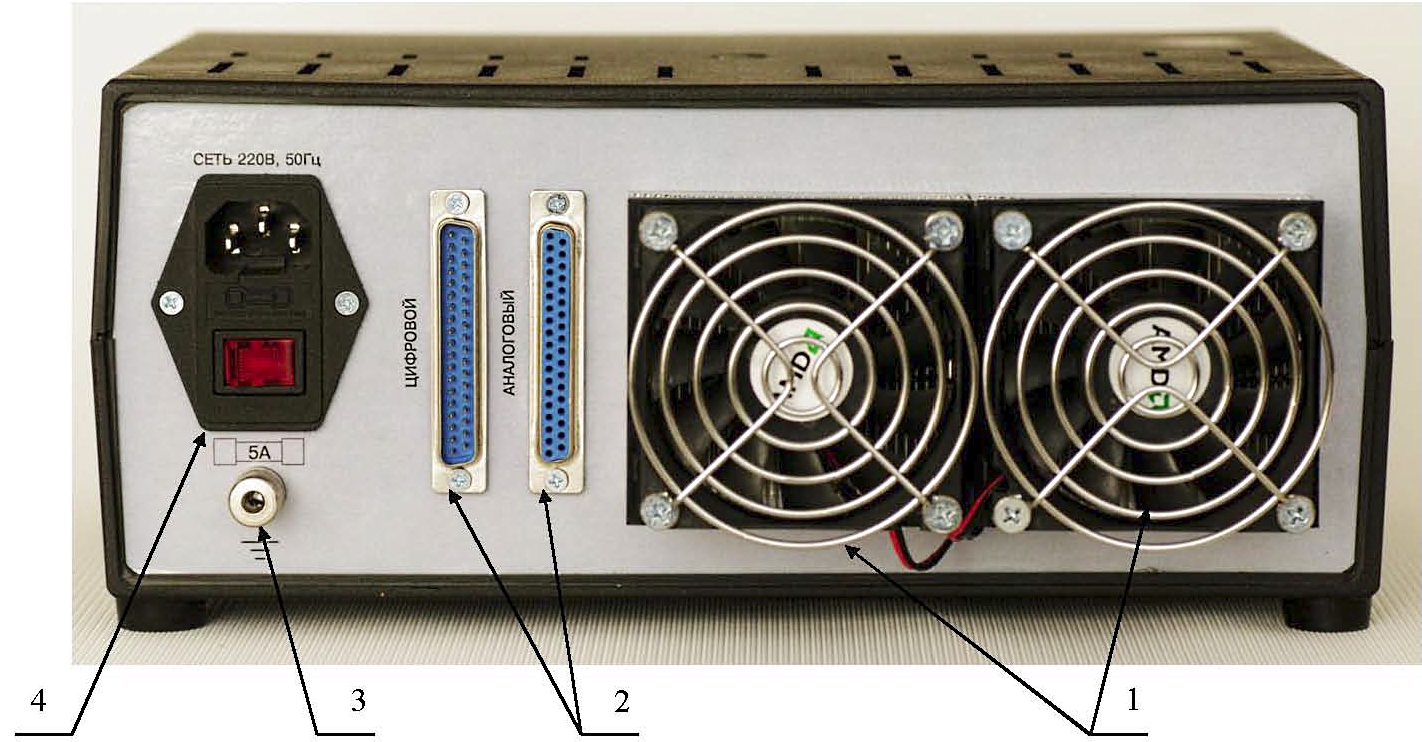

Рисунок 3. Задняя панель потенциостатического устройства ПИ-2МК-10А: 1 – радиаторы и вентиляторы охлаждения; 2 – разъемы для подключения преобразователя измерительного E14-440D; 3 – разъем заземления; 4 – разъем и кнопка включения питания (220 В).

ПТК позволяет:

1. Поддерживать заданный потенциал рабочего электрода.
2. Изменять потенциал рабочего электрода в соответствии с заданной функцией (линейно, ступенчато, синусоидально и т.д.) с различными скоростями.
3. Поддерживать заданный ток поляризации рабочего электрода.
4. Изменять ток поляризации рабочего электрода линейно и ступенчато с различными скоростями.
5. Измерять и регистрировать ток поляризации рабочего электрода.
6. Измерять и регистрировать потенциалы рабочего и вспомогательного электродов относительно электрода сравнения.
7. Работать в режиме измерителя потенциалов электродов (потенциометра).
8. Выполнять коррозионно-электрохимические измерения.
9. Измерять концентрации веществ потенциометрическим методом.
10. Измерять концентрации веществ вольтамперометрическим методом.
11. Формировать зарегистрированные данные для последующей компьютерной обработки.

Источник:

Потенциостатическое устройство ПИ-2МК-10А (программно-технический комплекс). Техническое описание и инструкция по эксплуатации. 411131.002ТО.

Разработчик: ООО НТП «Экор»
