Исследование влияния магнитного поля термоэлектрического тока на сварку разнородных сталей

Внедрение: 2019  г.

При электронно-лучевой сварке (ЭЛС) разнородных материалов существенное влияние на качество получаемых сварных соединений оказывают термоэлектрические явления, заключающиеся в возникновении термоэдс и термоэлектрических токов в стыке соединяемых деталей. Отклонение пучка, вызываемое магнитным полем термоэлектрических токов, может стать причиной образования дефектов типа непроваров в корне шва и, как следствие, к браку.

Цель работы ([1], [2]) – разработка методик экспериментальной верификации численных моделей отклонения электронного луча при ЭЛС разнородных материалов и исследование влияния магнитного поля термоэлектрических токов на формирование сварных соединений разнородных сталей толщиной 60 мм.

На рисунке 1 представлена предлагаемая авторами схема измерения магнитного поля над свариваемыми образцами.

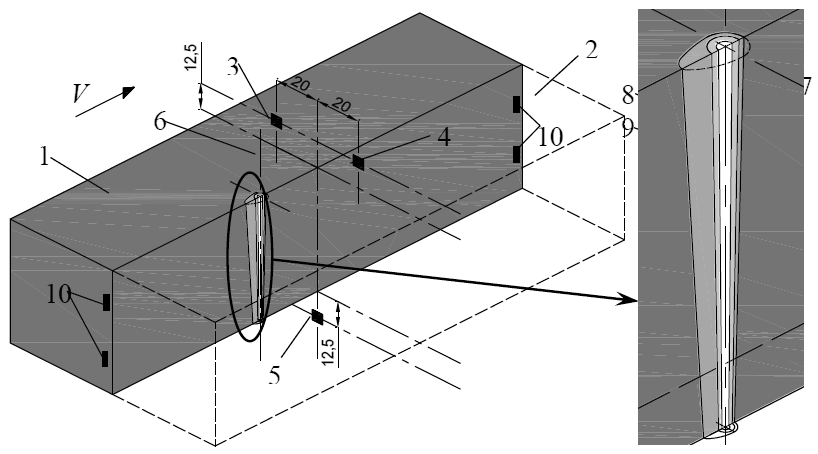

Рисунок 1. Схема измерения индукции магнитного поля при ЭЛС разнородных материалов: 1 и 2 – сварные образцы; 3 и 4 – датчики индукции магнитного поля над образцами; 5 – датчик индукции магнитного поля в корне шва; 6 – ось электронного пучка; 7 – электронный пучок в канале проникновения; 8 – парогазовый канал; 9 – расплавленная ванна; 10 – прихваточные швы.



Для измерения индукции магнитного поля при ЭЛС авторами разработана экспериментальная установка, включающая в себя Установку измерительную LTR с модулем АЦП LTR11, блок синхронизации сигналов с нормализаторами сигналов DSCA40‑03, программный комплекс ACTest Pro.

Стенд был оборудован датчиками Холла магнитного поля AD22151 (Analog Devices). Датчики 1 и 2 (рисунок 1).

Сварные образцы помещали в вакуумную камеру по разработанной схеме (рисунок 1). Датчики крепились непосредственно на свариваемых образцах с помощью специальных парамагнитных зажимов (рисунок 2). Расположение датчиков фиксировалось для каждого эксперимента. Отклонение электронного пучка оценивалось по прожигам и полировке образцов на макроуровне.

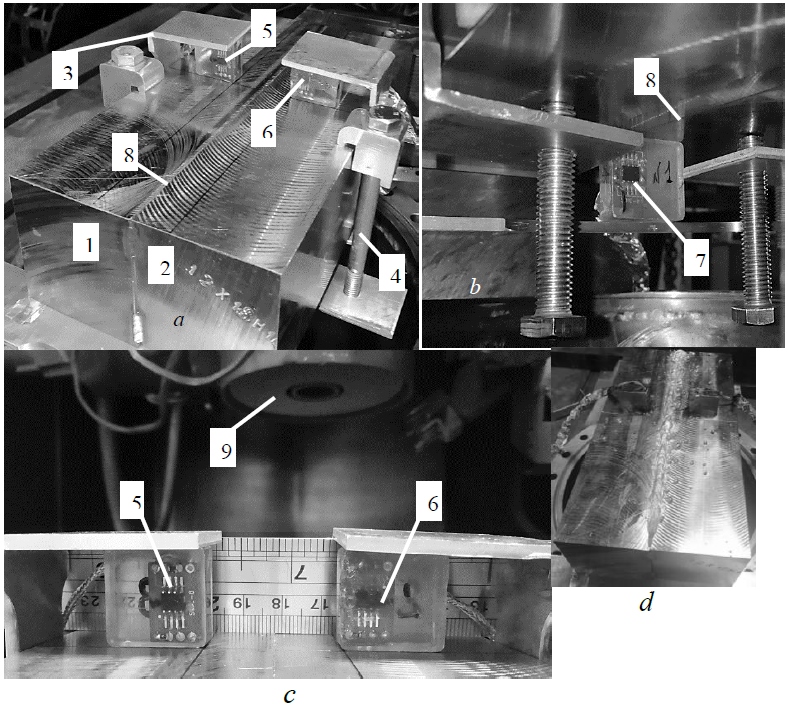

Рисунок 2. Расположение сварных образцов и датчиков Холла: а) общий вид; b) датчик корня шва; c) датчики поверхности образца; d) образцы после ЭЛС. 1 и 2 – сварные образцы; 3 и 4 – зажимы для датчиков Холла; 5 и 6 – датчики Холла на поверхности образца; 7 – приварной датчик Холла корневая; 8 – сварное соединение; 9 – электронно-лучевая пушка.

Измеренная индукция магнитного поля для пары 12Cr18Ni10Ti + 20Cr13 представлена на рисунке 3.

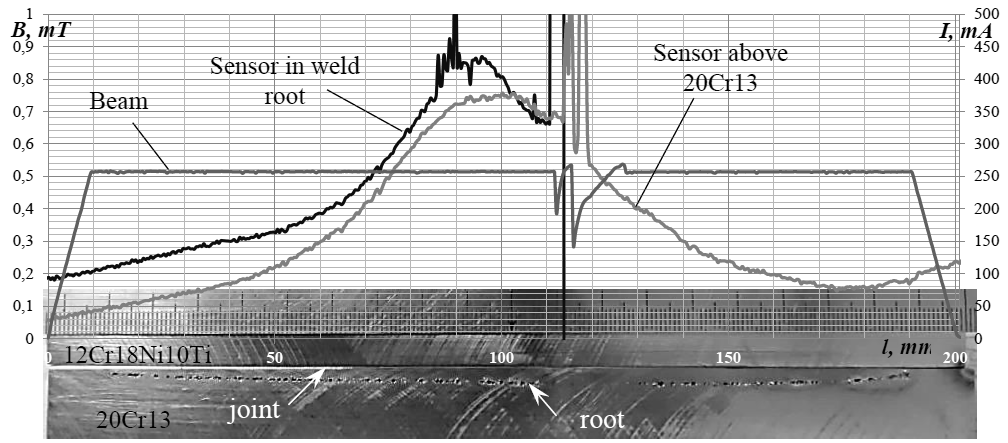

Рисунок 3. Индукция магнитного поля от термоэлектрических токов во время ЭЛС и отклонения электронного луча в корне шва сталей 12Cr18Ni10Ti и 20Cr13.



Электронный пучок в корне шва отклоняется в сторону 09Mn2Si (рисунок 4) и носит неоднородный характер.

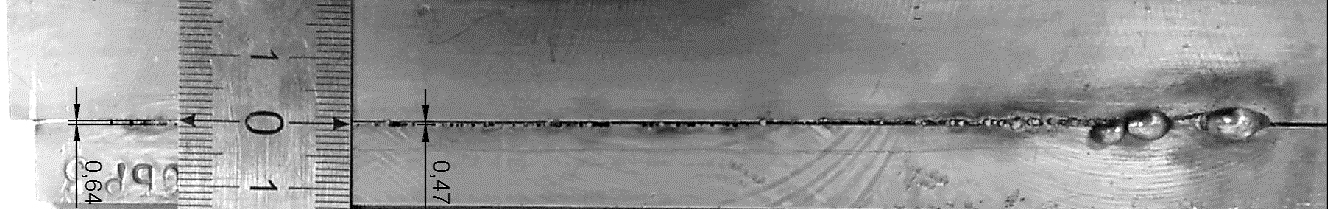

Рисунок 4. Прогиб электронного пучка в корне шва сталей 12Cr18Ni10Ti и 09Mn2Si.



Отклонение электронного луча в корне шва (рисунок 5) также неоднородно.

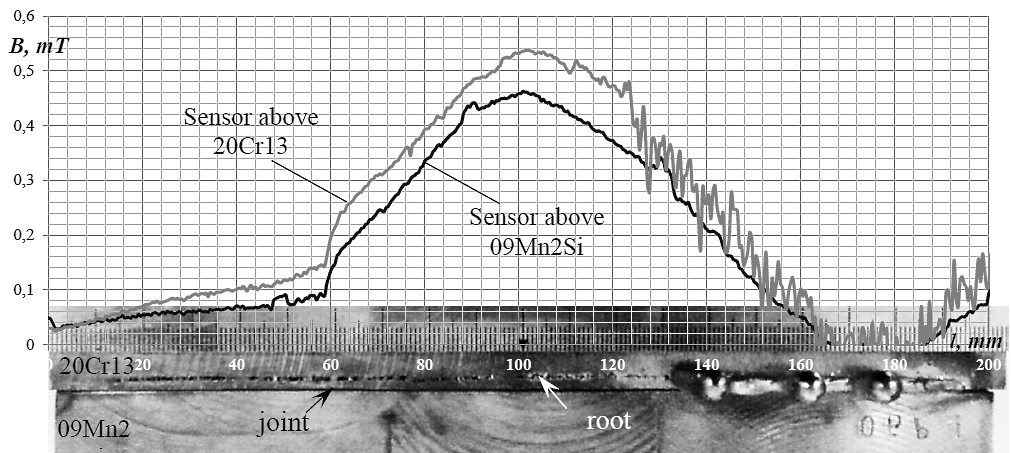

Рисунок 5. Индукция магнитного поля от термоэлектрических токов во время ЭЛС и отклонение электронного луча в корне шва сталей 09Mn2Si и 20Cr13.



На рисунке 6 представлены поперечные макрошлифы и траектории электронного пучка.

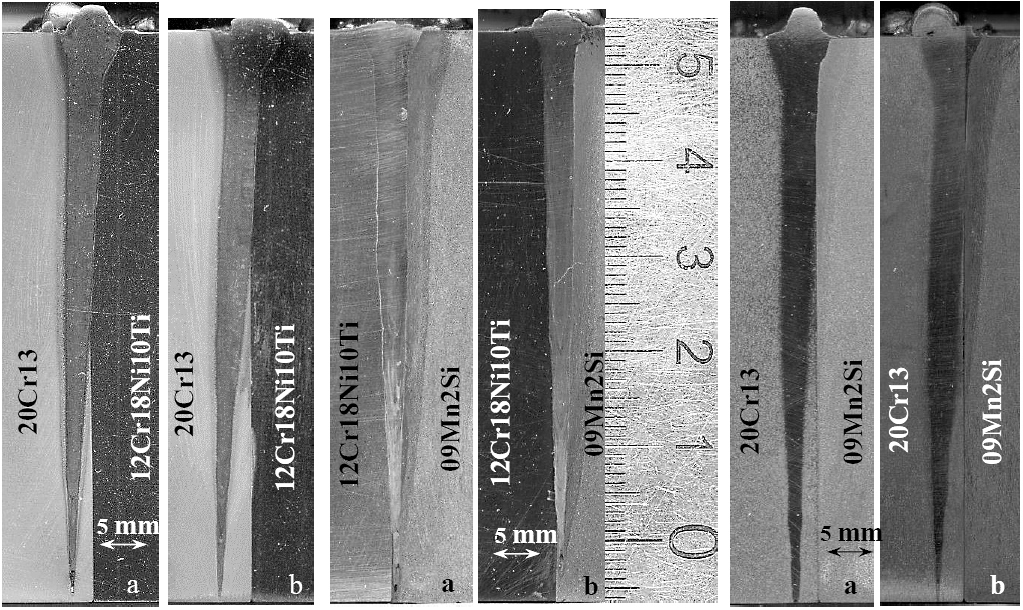

Рисунок 6. Макроразмеры и форма прожогов в сварных швах: а) на расстоянии 25 мм от кромки сварных образцов; b) на расстоянии 95 мм от кромки свариваемых образцов.



Сравнение расчетных и экспериментальных траекторий электронного пучка, полученных из анализа по макрошлифам сварных соединений, показало, что в целом расчетная модель траектории адекватно отражает процесс отклонения пучка: в обоих случаях отклонение происходило на материал с более положительным потенциалом интегральной термоэдс. Величина расхождения расчетного и экспериментального отклонения пучка в корне шва для 5‑ти проведенных экспериментов составляла не более 10 %.

Работа выполнена в Национальном исследовательском университете «Московский энергетический институт» при финансовой поддержке Российского научного фонда (проект № 18‑19‑00652).
