Измерение перемещений триангуляционными лазерными датчиками

Внедрение: 2017 г.

После ознакомления с материалами выпускной квалификационной работы [1] наша коллекция примеров применения приборов ООО "Л Кард" в учебном оборудовании пополнилась примером применения модуля LTR11 в методике измерений перемещений триангуляционными лазерными датчиками РФ603.

Триангуляционные лазерные датчики РФ603 (рисунок 1) предназначены для бесконтактного измерения и контроля положения, перемещения, размеров, профиля поверхности, деформаций, вибраций, сортировки, распознавания технологических объектов, измерения уровня жидкостей и сыпучих материалов.

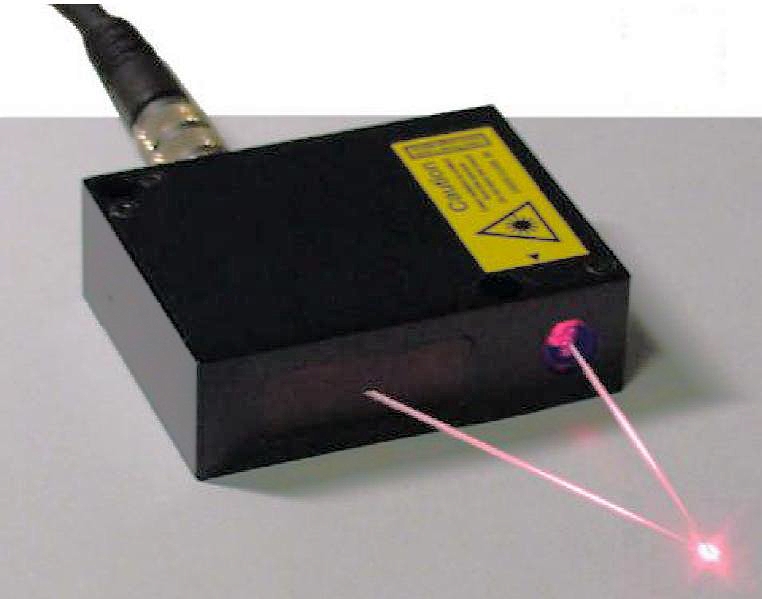

Рисунок 1. Датчик РФ603.



На рисунке 2 представлена структурная схема измерительного комплекса.

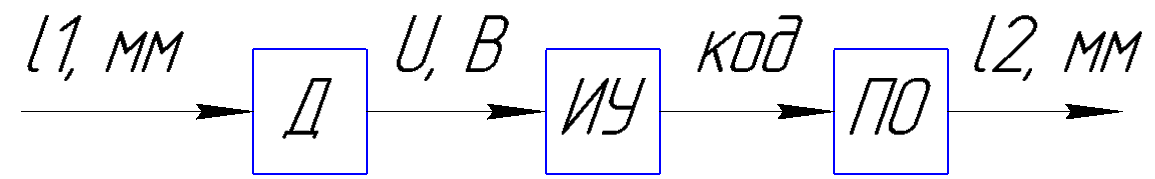

Рисунок 2. Структурная схема измерительного комплекса, где Д – датчик РФ603; ИУ – Измерительная установка LTR с модулем LTR11; ПО – программное обеспечение; l1 – входная измерительная величина; l2 – выходная измеряемая величина.



Напряжение U преобразуется АЦП LTR11 в цифровой код. Полученный цифровой код преобразуется в программном модуле ACTest–Composer в измеренное значение перемещения. Исследование погрешности измерений проводилось на основании данных, полученных при проведении предварительного исследования. Во время исследования на датчики подавались перемещения в прямой и обратной последовательности. Структурная схема ИК для проведения предварительного исследования представлена на рисунке 3.

Рисунок 3. Структурная схема ИК для проведения нулевого эксперимента, где СЗП – средство задания перемещения; ИП – источник питания; Д – датчик; ИУ – измерительная установка; ПО – программное обеспечение.



На основании полученных результатов были построены зависимости абсолютной и относительной погрешностей от задаваемых перемещений (рисунок 4) .

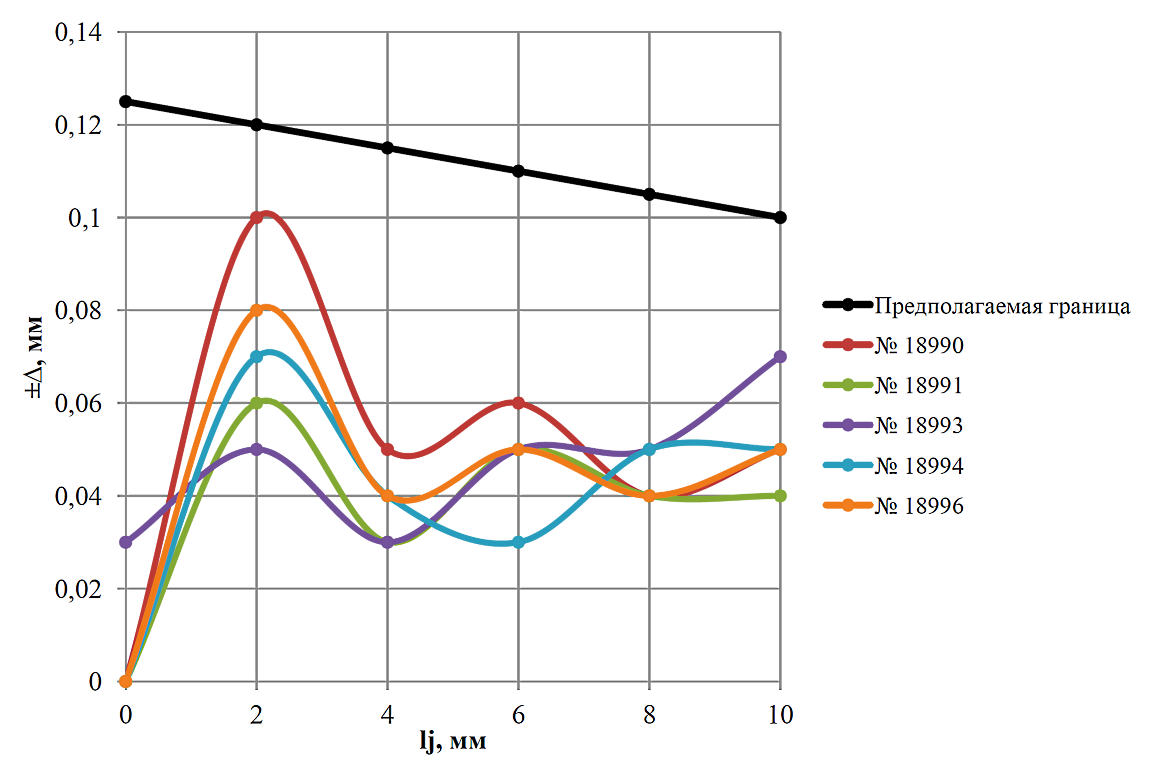

Рисунок 4. Зависимость абсолютной погрешности от задаваемого перемещения для датчиков РФ603‑60/10‑485.



Результатом выпускной квалификационной работы явилась разработанная методика измерений перемещений триангуляционными лазерными датчиками серии РФ603 с применением Установки измерительной LTR.

Источник:
Васильев Е.А. Методика измерения перемещений триангуляционными лазерными датчиками: выпускная квалификационная работа. – Челябинск. – 2017. – 155 с.


Разработчик: Васильев Е.А. (ФГАБОУ ВО «Южно-Уральский государственный университет»)
