Здравствуйте. Необходимо создать схему ВИП для ФЭУ, уровень нестабильности источника питания ФЭУ при выходном напряжении порядка 2,5кВ не должен превышать 1В. Правильно ли будет подключить ФЭУ через резистивный делитель, в частности от каждого динода?

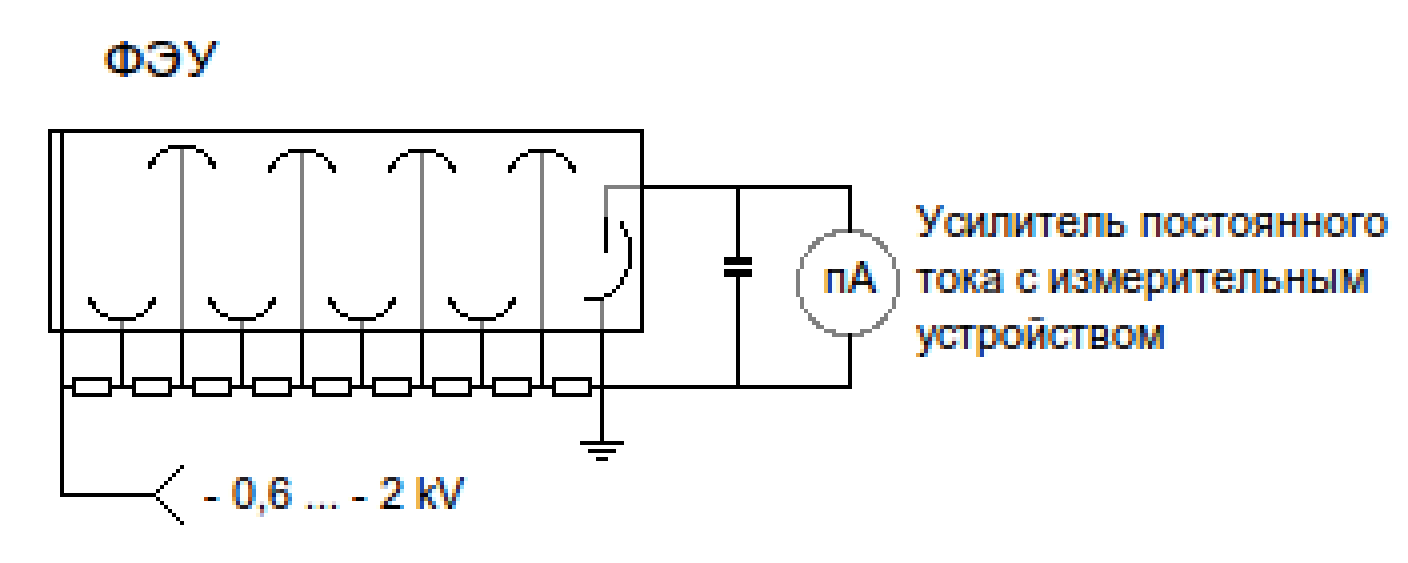

Здравствуйте. Но обычная схема включения ФЭУ как раз и предполагает питание динодов  от резисторной схемы деления напряжения:

Точность деления напряжения зависит от качества (точности, термостабильности, долговременной стабильности) резисторов, из которых образован делитель.
Статья по поводу резисторных делителей напряжения: http://www.lcard.ru/lexicon/resistor_divider

Поняла, что написала глупость. Есть какие то схемотехнические решения по поводу многоуровневых выходных каскадов, которые будут увеличивать КПД в ВИП?

Если режим работы ФЭУ - импульсный (короткие, редкие вспышки света), то увеличить КПД ВИП можно увеличением сопротивлений резисторов и шунтированием их конденсаторами. Причём, емкость конденсаторов должна расти слева направо в вышеприведённой схеме, поскольку каждый следующий динод возьмёт больший ток (в момент вспышки) и, соответственно, каждый следующий конденсатор С (слева направо) должен отдать больший заряд Q, чтобы напряжение на обкладках каждого конденсатора изменялось на одинаковую малую величину U=Q/C.

Схемотехника импульсных преобразователей напряжения питания, если здесь возможна, то только в очень дорогом варианте (с очень большими техническими-стоимостными затратами на меры уменьшения пульсаций и помех). Схемотехника линейных трансформаторных преобразователей с высоковольтными линейными стабилизаторами тоже недешева и непроста при реализации.

Отредактировано Гарманов Александр (27.12.2016 11:38:32)

А какие преимущества и недостатки именно высоковольтных(высокостабильных) источников? разве нельзя использовать при создании схемы вторичный источник??? Буду благодарен за внятный ответ

- Попробуйте сами в интернете поискать готовый вторичный источник питания, с подстраиваемым выходным напряжением (сотни вольт), которые можно (9 шт. для рассмотренного выше ФЭУ) соединять последовательно по выходам, который имеет изоляцию 2 кV (рабочего напряжения) выхода относительно входа, с малыми пульсациями по выходу, с малыми собственными электромагнитными полями, сертифицированный на безопасность и электромагнитную совместимость.  Если найдёте (что непросто), то сравните это решение (по цене и техническим параметрам) со стандартной схемой питания через резисторный делитель.

Такой вопрос как задан, возник и у меня. Почему то наотрез не могу найти информацию о высоковольтный источниках. Разве что в применении для рентгеновских трубок. А вот почему, какие именно их характеристики, преимущества и недостатки не могу сообразить? Высокая точность? КПД стабильное? Если сможете помочь, ответьте пожалуйста=) Весьма благодарен, Александр

Слишком абстрактные вопросы - ничем не могу помочь.
