Добрый вечер!

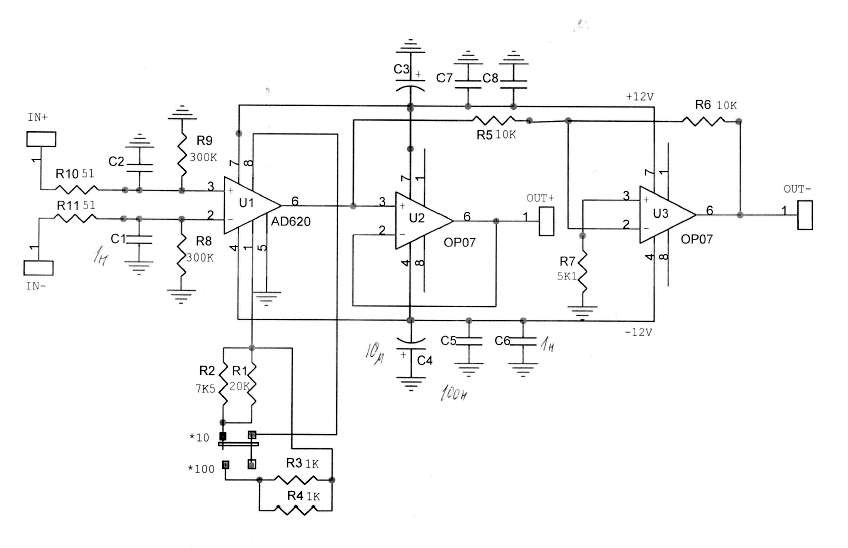

Модуль E14-440 используется для оцифровки аналогового сигнала с датчика вибраций, который перед этим усиливается усилителем (см.фото.).

Проблема в следующем:
Когда подключен один канал АЦП, один усилитель, один датчик - все работает нормально.
Если же мы подключает второй канал АЦП, второй усилитель и второй датчик - начинается лабуда, а именно: усиливаются помехи на одном канале почти в 2 раза, на втором канале наблюдается что-то наподобие самовозбуда и ноль графика подскакивает на 0.5В.
Если же мы программно отключаем второй канал (но усилители физически не отключаем и не отсоединяем), то проблема исчезает.
Замена каналов местами результатов не дает.

Подключение дифференциальное\псевдодефференциальное (пробовали и так и так).

Доп.инфа: L-Graph 2, частота 2кГц, 10В. Усилители развязаны по питанию на 100%.

Здравствуйте.
- Земли обоих усилителей  не забыли соединить с AGND E14-440?
-  OUT+, OUT- усилителей соединяете с X и Y соответствующего канала E14-440?
- какие длины кабелей?
Если проблемы именно при настройке  E14-440 на 2-канальный режим работы, а в 1-канальном с каждым каналом работает нормально, то читайте внимательно  http://www.lcard.ru/download/articles/distortions.pdf - там есть все рекомендации.

X и Y правильно подключать витой парой, либо экранированной парой.

-Соединено все точно по схеме.
-Все верно
-Длина кабеля до 40м
-X и Y подключаются неизвестно каким кабелем. Он заводской. По технологии должен быть экранирован конечно же, но что там Китайцы сделали - одним им известно.

Но дело даже не в кабеле. Ведь при включенном одном канале и 40м провода, помехи в пределах нормы. Даже есть подключать датчик 10 сантиметровым проводком, то ситуация не меняется.

А  если частоту АЦП сильно уменьшить, например, до 10 кГц, при  подключении E14-440 к  этим усилителям  короткими проводами?
Каким ПО пользуетесь?

Частота опроса стоит всегда 2кГц, может быть увеличить до 10кГц?
ПО - L-Graph2

Если на частоте опроса 2 кГц E14-440 коротко и правильно подключаете усилители (как я написал выше), правильно настраиваете (на дифф. режим) соответствующие каналы,  и все эти эффекты сохраняются, то дело вообще не в E14-440. Это могут быть эффекты, связанные с самим усилителем:
- нахождение выхода усилителя не в режиме по постоянному току например (на границе +-10 В синфазного диапазона напряжений на X, Y для E14-440);
- нахождения усилителя на границе самовозбуждения (а ударная нагрузка впрыска заряда из-за многоканального режима опроса E14-440 провоцирует у усилителя затяжную  реакцию) из-за  взаимосвязи выход-вход усилителя, взаимосвязи усилителя через его питание из-за, возможно, высокого внутреннего сопротивления источника питания, неустойчивости этого усилителя, например, при емкостной нагрузке (или при какой-либо нагрузке вообще).

По поводу  Вашей цели  качественной работы через 40 м кабеля с неизвестными свойствами в многоканальном режиме  E14-440  - это в принципе не должно хорошо работать  без каких-либо специальных мер по согласованию кабеля, нагрузках кабеля на стороне E14-440  и т.д. (причины - читайте статью по ссылке выше). Но без знания  электрических свойств и устройства кабеля это ведь тоже бессмысленно обсуждать...

По схеме: электролит С3 в усилителе включён неправильно.
А от чего питаете усилители?
При коэффициенте усиления  *10 проблема сохраняется?
Из даташита на OP07:

- Последовательных 50 Ом на его выходах точно не хватает.
