  Внесен в Государственный реестр средств измерений

  Внесен в Реестр российской промышленной продукции
  (ПП РФ № 719 от 17.07.2015 г.)


  ОКПД 2: 26.51.52.120

  Скачать презентацию

  Скачать каталог продукции

Цена по запросу

В наличии

Ультразвуковой датчик контроля уровня, плотности и температуры топлива ДТУ c передачей информации по интерфейсу RS-485 совмещает 3 функции измерения в компактном корпусе, обеспечивающим безопасную работу устройства в сложных условиях эксплуатации. ДТУ отличается отсутствием движущихся частей, устойчивостью к вибрациям, а также высокой точностью благодаря ультразвуковому принципу измерения.

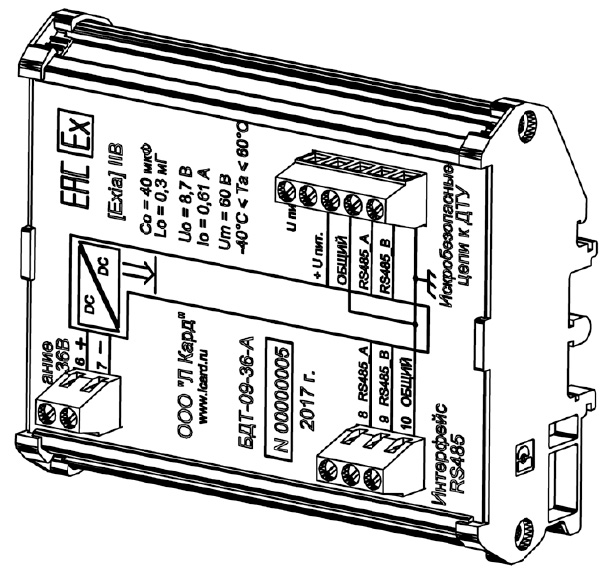

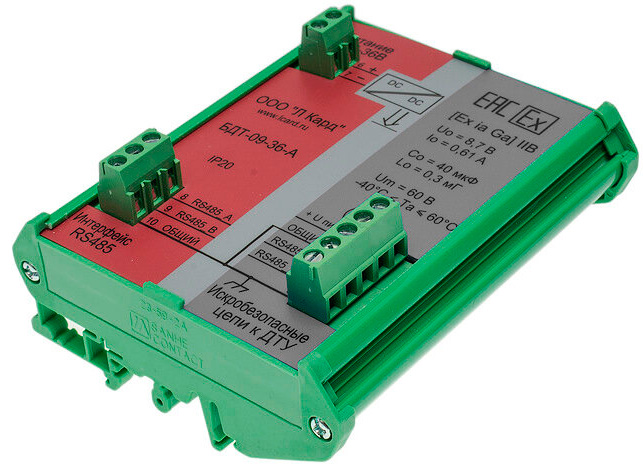

ДТУ соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и имеет Ex-маркировку «0Ex ia IIВ T6 Ga X». Взрывозащищенность ДТУ обеспечивается при его подключении к барьерам искрозащиты БДТ.

Благодаря непрерывному мониторингу, сочетанию уникальных технических характеристик и удобству применения датчик уровня, плотности и температуры топлива позволяет исключить несанкционированный расход топлива и обеспечить существенную экономию ресурсов.

Генеральный дистрибьютор - ООО «АВП Технология»

Купить датчик или готовое программно-аппаратное решение +7 (916) 264-26-48   soldatovoa@avpt.ru   Олег Анатольевич Солдатов

Возможности:

ДТУ позволяет организовать измерение, учёт и контроль по массе в местах хранения, в моменты транспортировки и непосредственно в баках транспортных средств

наличие интерфейса и множества вариантов программных протоколов связи предоставляет широкую область применения датчика в системах мониторинга транспорта и учёта нефтепродуктов

диапазон измерений уровня до 2.2 м позволяет применять датчик на большинстве транспортных средств и в различных емкостях

диапазон измерений плотности 700-880 кг/м3 дает возможность осуществлять измерение плотности основных видов топливных нефтепродуктов с высокой точностью

рабочий диапазон температуры от -40°C до +50°C позволяет работать в самых сложных климатических условиях

по согласованию с Заказчиком возможно изменение конструкции и программного обеспечения ДТУ для работы не в топливах, а в других типах жидкостей



Датчик уровня, плотности и температуры топлива

Преимущества

непрерывный мониторинг основных параметров

отсутствие необходимости технического обслуживания

уровень, плотность и температура жидкости в одном датчике (!)

взрывозащищенное исполнение

российская разработка, производство и поддержка

отличное соотношение характеристик и стоимости
Технические характеристики
Напряжение питания постоянного тока, В 8 -13
Потребляемая мощность, не более, Вт 2
Габаритные размеры, мм, не более высота 22001) + 60
ширина 85
длина 145
Масса, кг, не более 3.2
Условия эксплуатации по ОСТ 32.146-2000 устойчивость к механическим воздействиям класс ММ1
устойчивость к климатическим воздействиям класс К4.1, исполнение УХЛ
Степень защиты от проникновения воды и посторонних предметов п ГОСТ 14254-2015 IP54
Климатические воздействия при транспортировании по ГОСТ 15150-69 "ОЖ4"
Механические воздействия при транспортировании по ГОСТ 23216-78 условия "С"
Средняя наработка на отказ, ч, не менее 10000
Средний срок службы, лет, не менее 10
Маркировка взрывозащиты 0Ex ia IIB T6 Ga X


1) - указана максимально возможная длина погружной части.

Метрологические характеристики
Диапазон измерений плотности топлива при температуре 20 ºС, кг/м3 от 700 до 880
Диапазон измерений температуры топлива, °С от -40°C до +50°C
Пределы допускаемой основной абсолютной погрешности измерений уровня топлива, в диапазоне температур топлива от +5°C до +40°C, мм ±2
Пределы допускаемой основной абсолютной погрешности измерений плотности в диапазоне температур топлива от +5°C до +40°C, кг/м3 ±4.5
Пределы допускаемой абсолютной погрешности измерений температуры топлива, °С ±1
Пределы допускаемой дополнительной погрешности измерений уровня топлива, вызванной отклонением температуры топлива от предельных значений диапазона (от +5 до +40 °С), на каждые
10 ºC, мм		 ±3.5
Пределы допускаемой дополнительной погрешности измерений плотности топлива, вызванной отклонением температуры топлива от предельных значений диапазона (от +5 до +40 °С) на каждые
10 ºC, кг/м3		 ±3.5
Нормальные условия измерений температура окружающего воздуха, °С от +5 до +40
относительная влажность воздуха, % от 30 до 80
атмосферное давление, кПа от 84 до 106.7



Сертификаты

  • dtu_2_06_certif_tp_tc_explosion.pdf (размер: 1 805 753 байт, дата: 14.12.2020)

    Сертификат соответствия Техническому регламенту Таможенного Союза "О безопасности оборудования для работы во взрывоопасных средах" (ТР ТС 012/2011).

  • dtu_2_06_certif_type.pdf (размер: 2 528 046 байт, дата: 18.05.2021)

    Свидетельство об утверждении типа средств измерений.

  • dtu_2_06_certif_type_prolong.pdf (размер: 452 379 байт, дата: 20.08.2021)

    Приказ о продлении действия "Свидетельства об утверждении типа средств измерений" до 01.10.2025.

  • dtu_2_06_declar_tp_tc_ems.pdf (размер: 1 291 158 байт, дата: 14.09.2020)

    Декларация о соответствии Техническому регламенту Таможенного Союза "Электромагнитная совместимость технических средств" (ТР ТС 020/2011).

  • dtu_2_06_descr_type.pdf (размер: 198 155 байт, дата: 25.01.2023)

    Описание типа средства измерений.

Методика поверки

Описания

  • dtu-2_manual.pdf (размер: 432 373 байт, дата: 13.03.2019)

    Датчики уровня ультразвуковые ДТУ-2-06-Х.
    Руководство по эксплуатации.

  • dtu-2_opros.docx (размер: 14 031 байт, дата: 16.09.2019)

    ДТУ-2-06-Х. Опросный лист выбора датчика.

Программное обеспечение под Windows

  • dtu_configurator.pdf (размер: 122 514 байт, дата: 07.05.2018)

    Описание DTU конфигуратора.

  • dtu_configurator.zip (размер: 8 881 214 байт, дата: 07.05.2018)

    DTU конфигуратор. Предназначен для первичной настройки датчика (выбор протокола, сетевого адреса, параметров протокола и т.п.).

  • dtu_configurator_en.pdf (размер: 92 518 байт, дата: 16.04.2018)

    DTU's configurator description (in english).

  • dtu_data_formats.pdf (размер: 80 695 байт, дата: 18.05.2021)

    Протоколы датчика ДТУ.

  • dtu_data_formats_en.pdf (размер: 69 130 байт, дата: 18.05.2021)

    DTU's software protocols description (in english).

  • dtu_modbus_registers_map.pdf (размер: 40 750 байт, дата: 02.06.2020)

    DTU modbus registers map
